对称特征

2021-12-18浮雕7331

特征镜像或雕塑模型整体/部分水平/垂直镜像。改进后的特征对称,支持消除锯齿后的特征对称变换,对称后得到的特征边缘同样光滑。

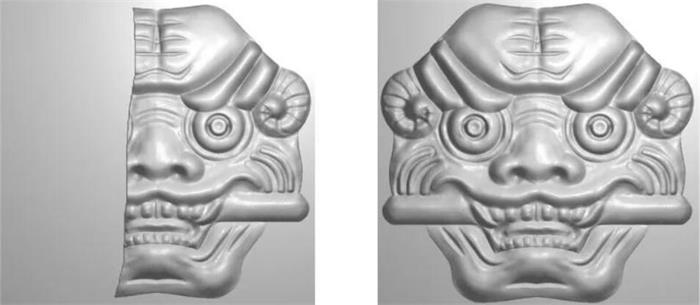

▲图 1 左右完全对称

预操作:

如果进行特征镜像,用涂色或颜色命令定义特征。

操作步骤:

1)选择命令―特征工具→对称特征;从“特征工具”菜单下选取;

2)对称特征

a、左右部分对称

系统提示:指点对称基准

在雕塑模型的右(左)半部位单击鼠标左键,则单击点到雕塑模型的右(左)边缘部分被垂直镜像到雕塑模型的左(右)半部。

b、左右完全对称

系统提示:指点对称基准

在雕塑模型的右(左)半部位单击鼠标左键,则雕塑模型的右(左)半部被垂直镜像到雕塑模型的左(右)半部。

c、上下部分对称

系统提示:指点对称基准

在雕塑模型的上(下)半部位单击鼠标左键,则单击点到雕塑模型的上(下)边缘部分被水平镜像到雕塑模型的下(上)半部。

d、上下完全对称

系统提示:指点对称基准

在雕塑模型的上(下)半部位单击鼠标左键,则雕塑模型的上(下)半部分被水平镜像到雕塑模型的下(上)半部分。

e、特征左右对称

系统提示:选择特征(颜色区域)

在一非基色定义区域单击鼠标左键选择特征。

系统提示:指点对称基准

单击鼠标左键,特征将关于通过单击点处的垂直线镜像。

f、特征上下对称

系统提示:选择特征(颜色区域)

在一非基色定义区域单击鼠标左键选择特征。

系统提示:指点对称基准

单击鼠标左键,特征将关于通过单击点处的水平线镜像。

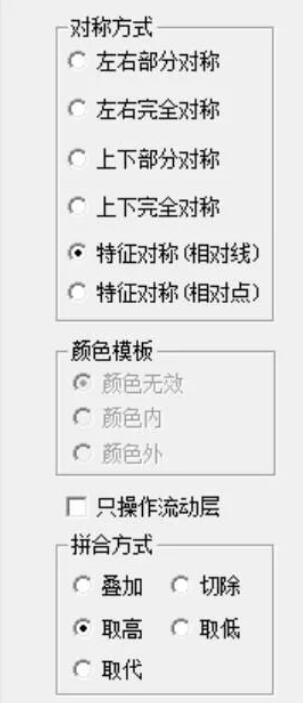

▲图 2 对称特征参数设置

对称特征参数定义:

本部分解释在对称特征功能中用到的参数变量。对称特征参数设置如图2所示。

对称方式>>左右部分对称:

雕塑模型左/右的一部分做垂直镜像。

对称方式>>左右完全对称:

雕塑模型左/右半部做垂直镜像。如图1所示。

对称方式>>上下部分对称:

雕塑模型上/下的一部分做水平镜像。

对称方式>>上下部分对称:

雕塑模型上/下半部做水平镜像。

对称方式>>特征左右对称:

特征垂直镜像。

对称方式>>特征上下对称:

特征水平镜像。

说明:

镜像后边缘有可能有台阶,需后续处理。
