把选择的特征转换为普通网格曲面,命令确定后在平面下生成网格面。

在使用该命令之前,对所需要转换网格的区域进填色,选中“转为普通网格”命令后,直接左键点选颜色区域即可在平面环境中生成所需曲面。

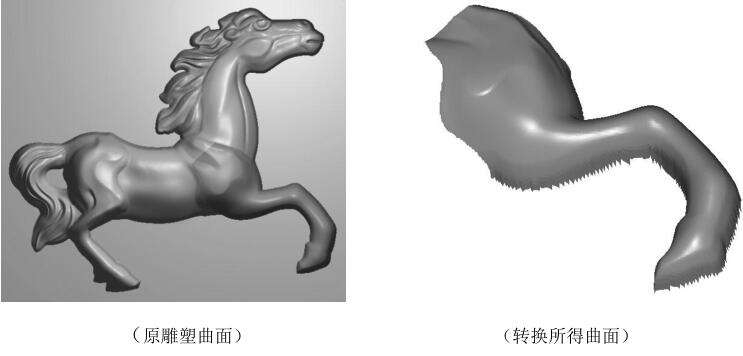

需要注意的是,转换的曲面如果边缘侧壁陡峭,那么转换所得曲面侧壁效果将不会十分理想。如图1所示。

图 1.jpg

▲图 1
