追加造型

2021-12-19浮雕7347

将选择的特征按X方向及Y方向二条变形曲线变形。

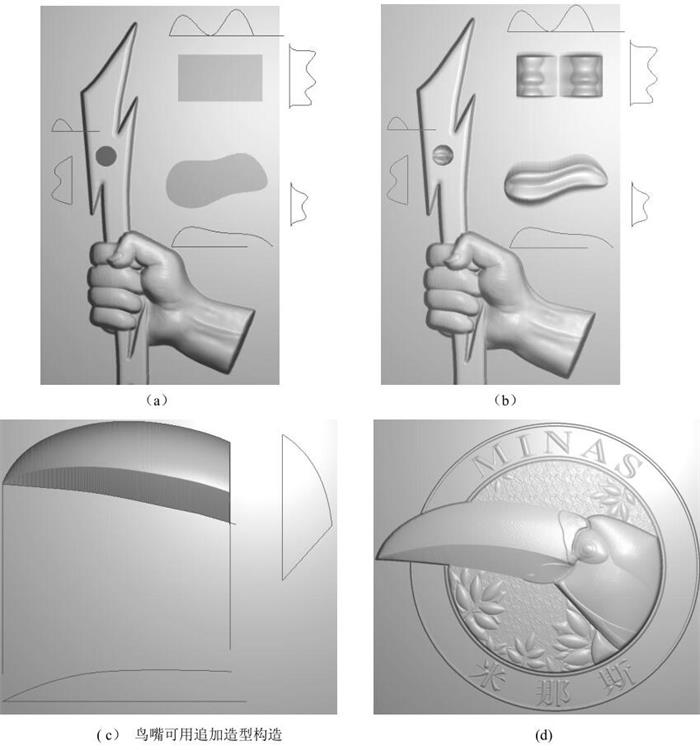

▲图 1 追加造型

操作步骤:

1)选择命令“特征→追加造型”。

2)追加造型:

①移动鼠标左键到一非基色界定的特征区域,按下鼠标左键。

②对话框中”X尺寸”显示特征X尺寸,”Y尺寸”显示特征Y尺寸,”高度差”显示特征的高度差。

③拾取水平基线。

④拾取水平变形曲线。

⑤拾取垂直基线。

⑥拾取垂直变形曲线。


▲图 2 追加造型对话框

追加造型参数定义:

本部分解释在追加造型功能中用到的参数变量。

X尺寸:

显示特征的X尺寸。

Y尺寸:

显示特征的Y尺寸。

高度差:

显示特征的高度差。
