特征变换

2021-12-19浮雕11551

此功能可以对特征进行精确的平移、旋转和放缩变换,集合了特征高度放缩的功能。选择好变换方式后,其相应可供调节的参数就被激活。

例如,在特征变换方式一栏里,选择旋转,那么相应的可供旋转特征调节的选项拼和方式、旋转轴和旋转角度被激活,可根据需要选择或输入参数。如图1所示。

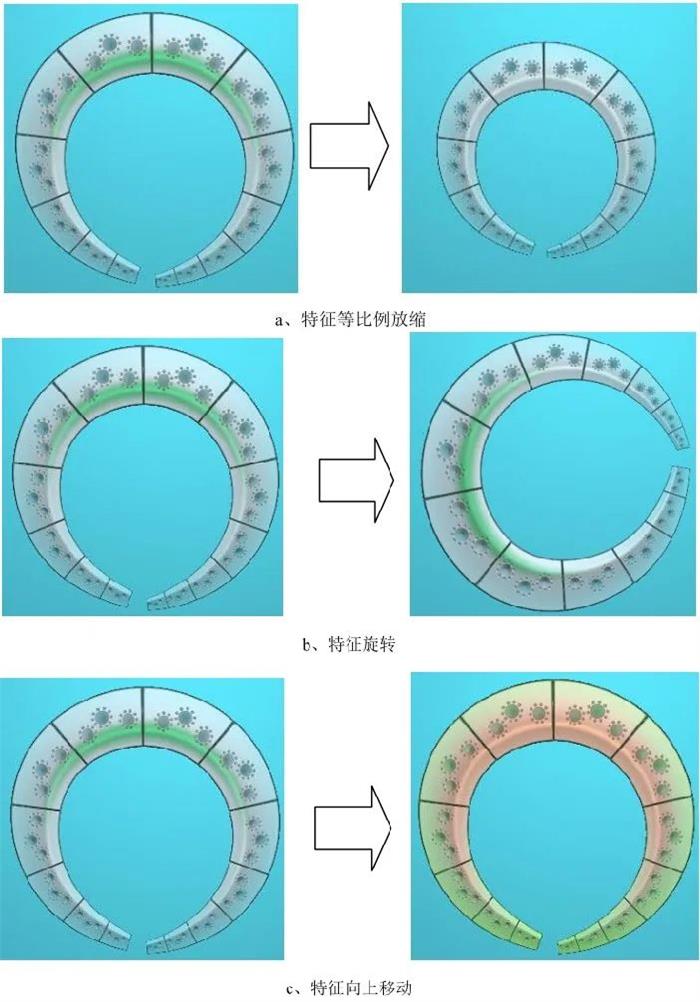

▲图 1 特征变换

操作步骤:

1、选择命令“特征→特征变换”。

2、选择变换方式,设置参数详见图2。

3、鼠标左键点击特征。

4、点击鼠标右键结束命令。

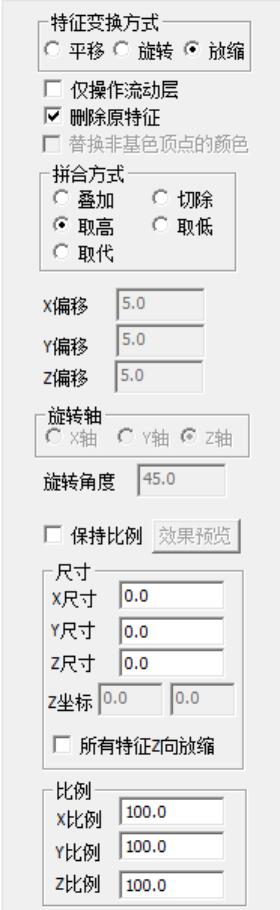

▲图 2 特征变换对话框

特征变换参数定义:

平移:

X/Y/Z方向平移特征。

旋转:

以X/Y/Z为旋转轴旋转特征。

放缩:

等比例缩放选择的特征。

拼合方式:

详见《拼合》参数定义。

X/Y/Z偏移:

使用特征平移方式时,X/Y/Z方向的偏移量。

轴旋转轴X/Y/Z:

使用特征旋转方式时,特征的旋转轴线。

旋转角度:

特征旋转的旋转角度值。

效果预览:

使用特征缩放方式时,拾取特征及设置好参数以后,需点击效果预览,特征才发生变化。

所有特征Z向缩放:

勾选此项,使用特征缩放方式时,拾取一种样色特征,其他同色特征Z向也会放缩。
