特征等距

2021-12-19浮雕4983

在特征颜色区域内,按照法向向上或向下的等距选择的特征,如图1所示。

特征等距

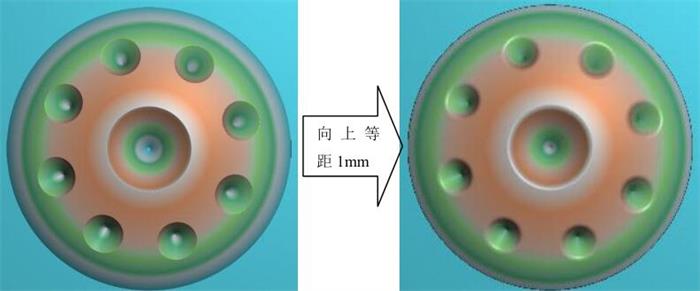

▲图 1 特征等距

操作步骤:

1)选择命令“特征→特征等距”。

2)设置参数(详见图2)。

3)左键点击需要等距的特征。

4)右键结束命令。


▲图 2 特征等距对话框

特征等距参数定义:

偏移距离:

特征等距的距离,单位为mm。

偏移方式:

向上:

向上等距特征。

向下:

向下等距特征。

先向上后向下:

系统自动先向上等距特征,在向下等距特征。

先向下后向上:

系统自动先向下等距特征,在向上等距特征。
