特征拟合平面

2021-12-21浮雕6019

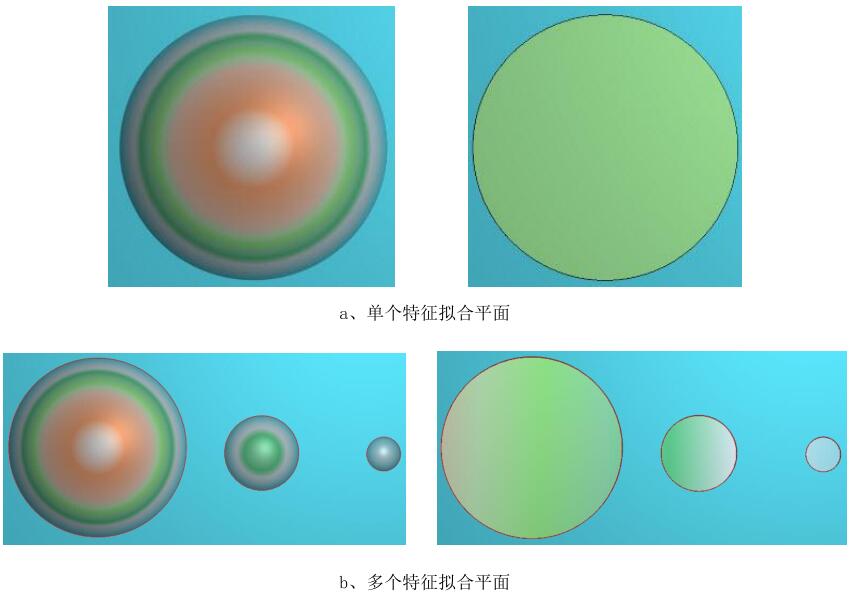

此命令的功能是通过拾取一个或多个特征,把所选特征根据高度变化拟合成一张平面。此功能常用于扫描数据的调平处理等,如图1所示。


▲图 1 特征拟合平面

操作步骤:

1)选择命令“特征→特征拟合平面”。

2)设置参数后拾取特征。

3)单击鼠标右键完成命令。

4)继续拾取特征或再次单击右键结束命令。

特征拟合平面参数定义:

当前选择的特征:

选择此项,将拟合当前被拾取的特征。

所有同色特征:

选择此项,将拟合所有同色的特征。

平行于YXOY平面:

勾选此项,将拟合生成平行于XOY平面。

特征吸附到平面:

勾选此项,特征顶点吸附到拟合的平面上;不勾选此项,特征拟合平面无效。

生成独立平面:

选择此项,拟合时根据特征生成一张独立平面。


▲图 2 特征拟合平面对话框
