特征矩形阵列

2021-12-22浮雕5953

将选择的特征按照矩形的方式分别在水平方向和竖直方向上进行拷贝拼合。


▲图 1 矩形阵列

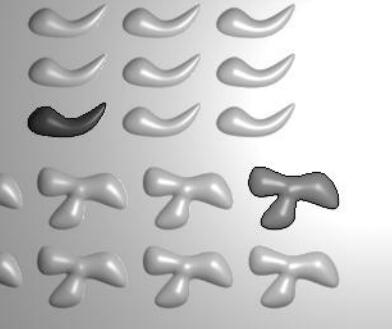

▲图 2 矩形阵列示意图

实现方法:

1、点击菜单项;

2、在对话框中定义阵列的参数和选项。

3、选择要进行变换的特征;

操作步骤:

1、点击菜单项:

点击“特征工具”>>“矩形阵列”菜单项。

2、在对话框中定义阵列的参数和选项:

在弹出的对话框中输入水平方向和竖直方向上的特征复制个数和间距以及其它阵列选项。

3、选择要进行变换的特征:

在屏幕上拾取要阵列的特征。

特征矩形阵列参数定义:

横向间距:

水平方向上特征阵列的间距,即为阵列特征的列间距。

间距值达大于零在正向阵列,小于零在正负阵列。

纵向间距:

竖直方向上特征阵列的间距,即为阵列特征的行间距。间距值达大于零在正向阵列,小于零在正负阵列。

复制数目:

横向或纵向特征阵列个数,即为阵列特征的列数和行数。

间距计算方法:

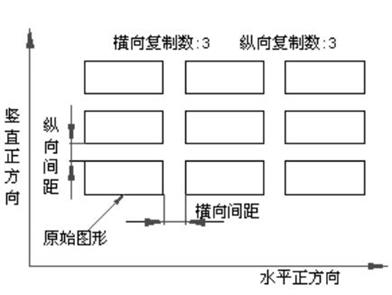

有按偏移距离和按特征间距计算两种方法。图2中的间距为按特征间距计算,图4为按偏移距离计算。

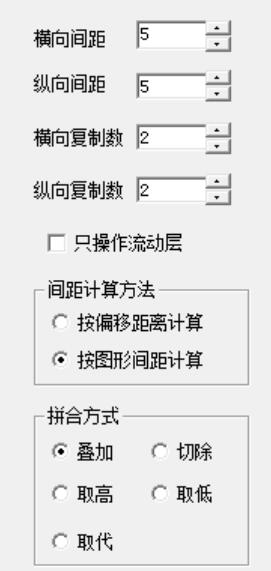

▲图 3 矩形阵列对话框

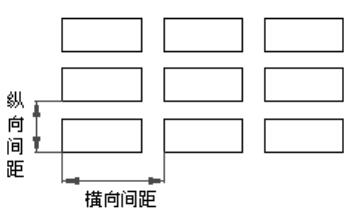

▲图 4 按偏移距离计算的间距
