矩形阵列

2021-10-07基础入门11524

将选择的图形按照矩形的方式分别在水平方向和竖直方向上进行拷贝。

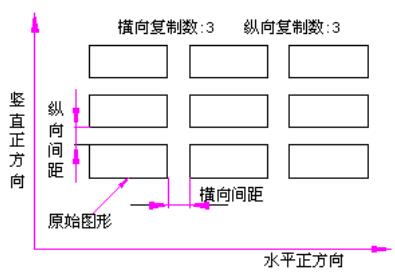

▲图 1 矩形阵列

实现方法:

(1)选择阵列对象;

(2)启动矩形阵列命令;

(3)在对话框中定义阵列的参数和选项。

操作步骤:

1、选择阵列对象:

在屏幕上拾取要进行阵列的图形,可拾取多个图形对象。

2、启动矩形阵列命令:

点击“变换”->“阵列”->“矩形阵列(R)”菜单项或变换工具条中的[矩形阵列按钮]。


▲图 2 矩形阵列按钮

3、在对话框中定义阵列参数和选项:

在弹出的对话框(图3)中输入水平方向和竖直方向上的图形复制个数和间距以及其它阵列选项,点击“确定”按钮结束。

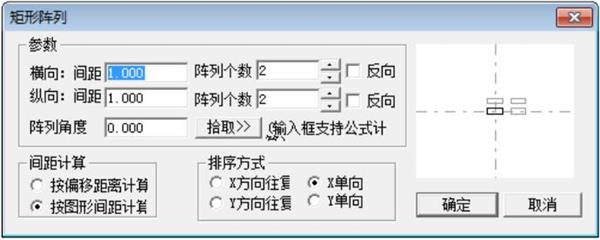

▲图 3 矩形阵列对话框

参数定义:

横向间距:

水平方向上图形阵列的间距,即为阵列图形的列间距。

纵向间距:
竖直方向上图形阵列的间距,即为阵列图形的行间距。

复制数目:

横向或纵向图形阵列个数,即为阵列图形的列数和行数。

反方向

默认的横向和纵向阵列方向分别平行于X和Y轴的正方向,选中对话框中的该选项,可进行X和Y轴负方向上的阵列。

间距计算方法:

有按偏移距离和按图形间距计算两种方法。图4(a)中的间距为按偏移距离计算,图4(b)为按图形间距计算。

阵列角度:

阵列角度决定了水平方向和竖直方向的角度基准线,如图5所示:该角度值是水平方向沿逆时针方向转过的角度;

排序方式:

排序方式决定了阵列图形的排列方向,分为:X方向往复、X单向、Y方向往复、Y单向

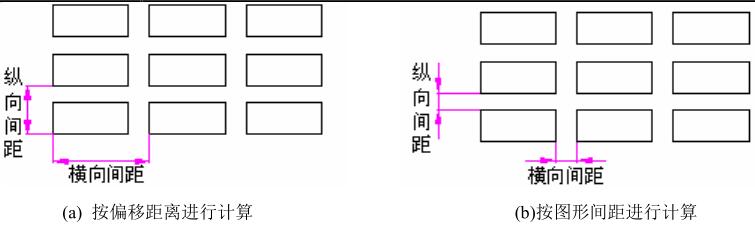

▲图 4 间距的计算法方法

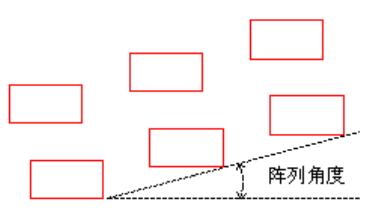

▲图 5 阵列角度示意图
