圆形阵列

将图形沿圆周按照逆时针或顺时针方向以一定的角度间距来进行阵列。

▲图 1 圆形阵列

实现方法：

（1）选择阵列对象；

（2）启动圆形阵列命令；

（3）在对话框中定义阵列参数和选项；

（4）输入阵列中心点。

操作步骤：

1、选择阵列对象：

在屏幕上拾取要进行阵列的图形，可拾取多个图形对象。

2、启动圆形阵列命令：

点击“变换”->“阵列”->“圆形阵列”菜单项或变换工具条中的[圆形阵列按钮]。

▲图 2 圆形阵列按钮

3、在对话框中定义阵列参数和选项：

在弹出的对话框（图3）中定义圆形阵列的有关参数和选项，包括阵列起始角度、角度间距、阵列个数等，点击“确定”按钮。

4、请输入圆形阵列中心点：

输入圆形阵列中心点，参照<点的输入>。

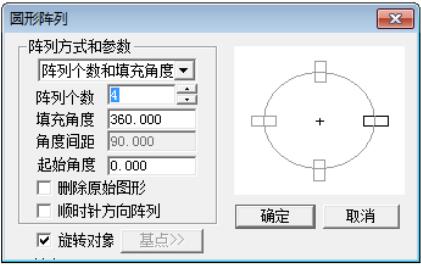

▲图 3 圆形阵列对话框

参数定义：

阵列方式：

此处提供了三种圆形阵列参数计算方式，用户根据情况可选择一种计算方式：

1、阵列个数和填充角度；

2、阵列个数和角度间距；

3、填充角度和角度间距；

阵列个数：

圆周方向上阵列后图形的个数。

填充角度：

图形在圆周方向上进行阵列的总角度。

删除原始图形：

阵列后是否将原始图形删除掉。选中此选项，则将原始图形删除掉。

顺时针阵列：

选中该选项，起始角度和角度间距是按照顺时针方向计算的。不选该选项，则是按照逆时针方向来进行计算的。

旋转对象：

选中该选项，图形沿着圆周阵列的同时绕阵列中心进行旋转；

不选该选项，则图形仍沿圆周按照水平方向排列，此时须指定原始图形的基准点(图8-27)。图8-28为不旋转图形图例。

起始角度：

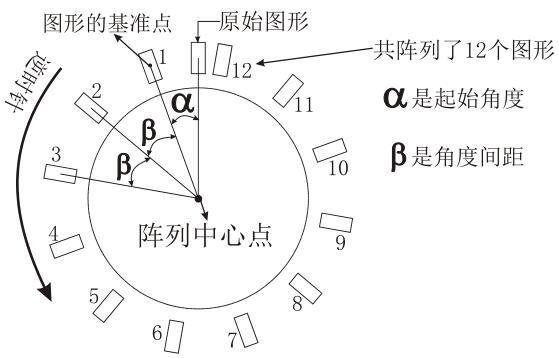

指原始图形的基准点和阵列中心点的连线与阵列的第一个图形基准点和阵列中心点的连线的夹角。它确定了圆形阵列第一个图形的位置。

角度间距：

阵列图形之间的角度偏移量。

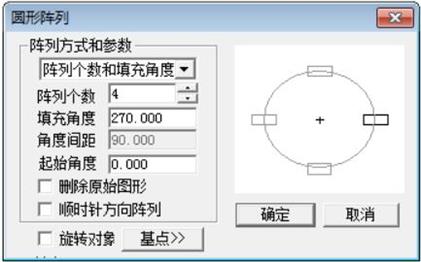

▲图 4 不旋转图形时的对话框

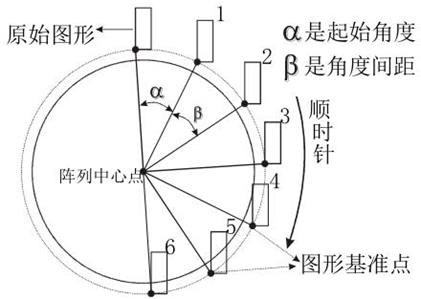

▲图 5 圆形阵列（不旋转图形）
