曲线阵列

2021-10-09基础入门11097

将图形沿着某一路径曲线方向进行阵列拷贝。

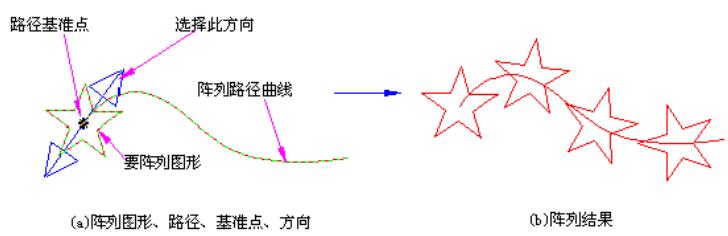

▲图 1 曲线阵列

实现方法:

(1)选择阵列对象;

(2)启动曲线阵列命令;

(3)在对话框中定义阵列参数和选项;

(4)拾取路径曲线;

(5)拾取阵列基准点;

(6)选择阵列方向。

操作步骤:

1、选择阵列对象:

在屏幕上拾取要进行阵列的图形,可拾取多个图形对象。

2、启动曲线阵列命令:

点击“变换”->“阵列”->“曲线阵列”菜单项或变换工具条中的曲线阵列按钮。


▲图 2 曲线阵列按钮

3、在对话框中定义阵列参数和选项:

在弹出的对话框(图3)中定义图形沿曲线阵列的间距和要复制的个数以及其它一些参数和选项,点击“确定”按钮。

4、拾取阵列图形路径:

拾取做为阵列路径的曲线。

5、在图形路径上拾取阵列基准点:

在路径曲线上拾取阵列基准点,即阵列路径的起始点。

6、选择方向:

屏幕上在基准点处显示两个方向箭头供选择,这将决定要从起始点开始沿着哪一段路径曲线方向进行阵列。选择某一方向箭头即可选择阵列方向。

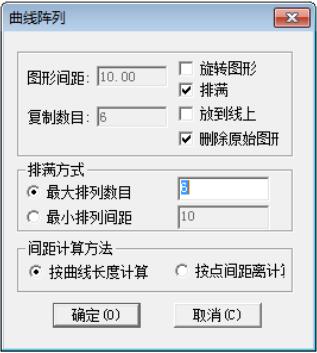

▲图 3 曲线阵列对话框

参数定义:

图形间距:

阵列拷贝图形中相邻两个图形中心之间的距离。

复制数目:

阵列拷贝后的图形个数。

旋转图形:

选择此项,阵列时图形进行旋转,沿着曲线的径向排列,否则按照水平方向排列。

排满:

图形从基准点开始排到曲线末尾,基准图形之间等距分布。

1、指定数目:

用指定数目的图形将曲线排满。如果选择按点间距离计算,实际生成的图形可能会少于设定的数目。

2、指定最小排列间距:

按间距计算排满曲线所需的图形个数,实际排列时图形间距可能会略大于该值,因为要保证首尾均排有图形。

放到线上:

把阵列图形的中心点与路径曲线上的点对齐。基准图形保持不动。

删除原始图形:

阵列后是否将原始图形删除掉。选中此选项,则将原始图形删除掉。

间距计算方法:

包括按曲线长度计算和按点间距离计算两种:

1、按曲线长度:

按照阵列后相邻两个图形副本的基点在路径曲线上所对应的那一段曲线长度来进行计算的。图4中曲线段AB=BC=CD=DE=EF=图形间距;

2、按点间距离:

按照图形元素的基准点之间的直线距离的长度进行计算的。图5中直线段AB=BC=CD=DE=EF=图形间距;

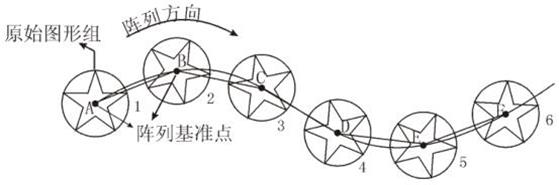

▲图 4 按曲线长度计算间距

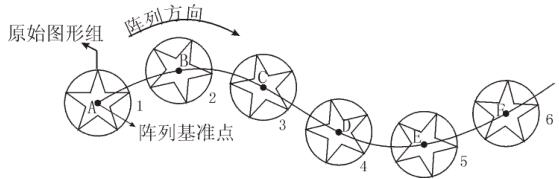

▲图 5 按点间距离计算间距
