对象的对齐

2021-08-14基础入门22831

对象对齐是精雕软件中一个重要的辅助定位工具,有助于准确排列和放置物体,在标牌类图形排版时经常会用到。对象对齐命令与辅助线定位相结合,组成了精雕软件一整套快速定位功能。

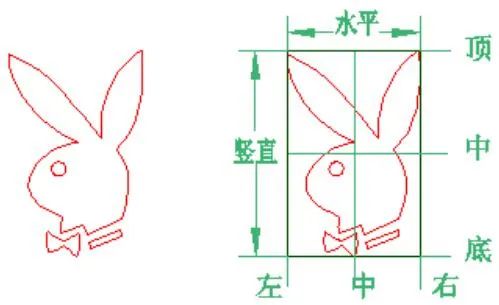

▲图1 图形尺寸方位

在讲述对象对齐命令之前,首先需了解一个图形对象的尺寸方位定义。如图 1 所示,图形对象的尺寸是由它所在的包围盒的长、宽、高决定的(在本例中高度为 0)。从水平方向看,可分为左、中、右三个基准位置;从竖直方向可分为顶部、中部、底部三个基准位置。对象对齐功能正是应用这些基准位置来快速实现对象的对齐。

点击精雕导航工具栏中的 “[对齐]” 按钮,弹出如图 2 所示按钮选项。


▲图2 对象对齐命令

参数定义:

靠左对齐:

将选中的对象与指定的基准对象在水平方向靠左对齐。

水平中心:

将选中的对象与指定的基准对象在水平方向中心对齐。

靠右对齐:

将选中的对象与指定的基准对象在水平方向靠右对齐。

顶部对齐:

将选中的对象与指定的基准对象在竖直方向顶部对齐。

竖直中心:

将选中的对象与指定的基准对象在竖直方向中心对齐。

底部对齐:

将选中的对象与指定的基准对象在竖直方向底部对齐。

组合对齐:

同时实现水平方向和竖直方向的对齐。

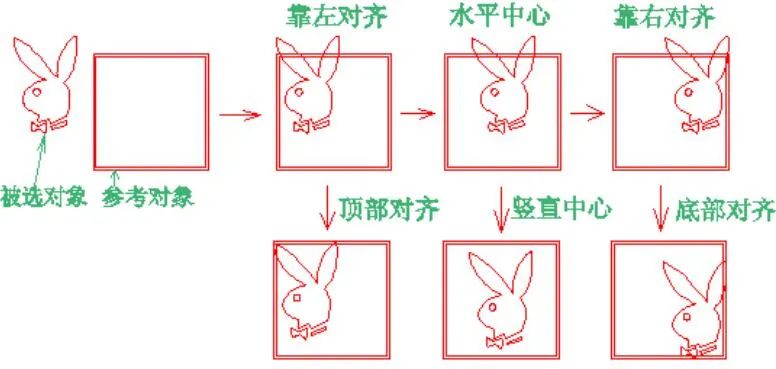

靠左对齐/ 水平中心/ 靠右对齐/顶部对齐/ 竖直中心/ 底部对齐


▲图3 对象对齐命令

实现方法:

(1)选择需对齐的对象;

(2)点击对齐命令按钮;

(3)选择对齐基准对象。

操作步骤:

1、选择需对齐的对象:

用鼠标在绘图工作区选择需对齐的的对象。

2、选择对齐命令:

选择对齐命令之一:靠左对齐、水平中心、靠右对齐、顶部对齐、竖直中心、底部对齐。右边导航菜单弹出“[整体对齐方式]”选项。选中该选项,系统将把被选需对齐的对象作为一个整体计算,来参与对齐处理。未选中该选项,系统将把被选需对齐的对象逐个参与对齐处理,相当于组合对齐中的分散对齐选项。

3、选择参考图形:

选中对齐参考图形后,命令立即执行实现对象对齐效果。

组合对齐:

同时实现对象的水平对齐与竖直对齐.

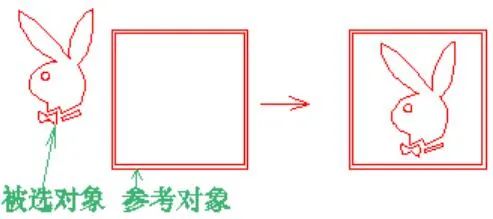

▲图4 图形组合对齐

实现方法:

(1)选择需对齐的对象;

(2)点击组合对齐命令按钮;

(3)选择对齐基准对象。

操作步骤:

1、选择需对齐的对象:用鼠标在绘图工作区选择需对齐的的对象。

2、选择组合对齐命令:点击组合对齐命令按钮。

3、选择参考对象:选择对齐参考对象,系统弹出“图形对齐”对话框,如图 5 所示,设置水平对齐选项与竖直对齐选项,点击确定按钮,系统自动完成对象对齐。

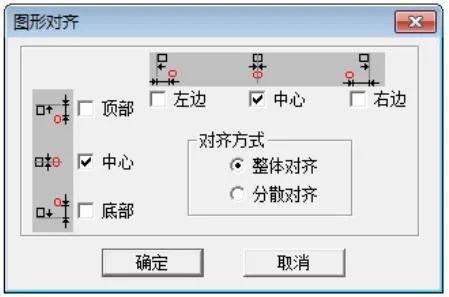

▲图5 图形对齐对话框
