对象的图层管理

2021-08-14基础入门12792

在图形设计过程中,可将属性相似的对象放在一层,可以方便于选择、显示、加锁和编辑等操作。点击导航工具栏中的 “[图层]” 按钮,出现如图 1 所示对话框。

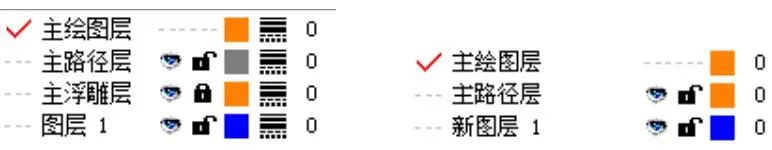

▲图1 图层对话框

面板上已显示出系统缺省的三个图层:主绘图层和主路径层,其中的图标含义如下:

已存在对象.jpg图标:

表示当前编辑图层,可以在其他图层的相应区域点击鼠标来改变当前图层。当前图层只有一个,所有的新创建的对象,如绘制的图形将被放置到当前图层。但对于已存在对象,被变换或编辑后,其结果则会尽可能保持原来所属的图层。

显示状态.jpg图标:

表示图层处于显示状态;点击后消失,表示隐藏该图层及其所属图形。当前图层不能隐藏。

未加锁.jpg图标:

表示图层未加锁,点击图标可将其切换为加锁状态。

被加锁.jpg图标:

表示图层被加锁,点击图标可将其切换为未加锁状态。图层加锁后,同对象的加锁类似,属于该图层的对象不能被拾取或选择。

图层颜色.jpg图标:

表示图层的颜色,用鼠标双击它会弹出颜色对话框,可为该图层选择一种新颜色。

图1中其它按钮功能的说明:

使用图层颜色显示:

选中“使用图层颜色显示”选项,在显示对象时,所有的图形对象都按各自所属图层的颜色显示,反之,使用对象自身的颜色显示。

新建图层:

创建一个新的图层。

修改层名:

修改指定图层的层名。

删除图层:

删除指定图层。

新建图层:

建立一个新的图层。


▲图2 新建图层

操作步骤:

选择“新建图层”命令 :鼠标点击 “图片” 按钮,面板上出现一个新的图层。

修改层名:

修改图层的名称。

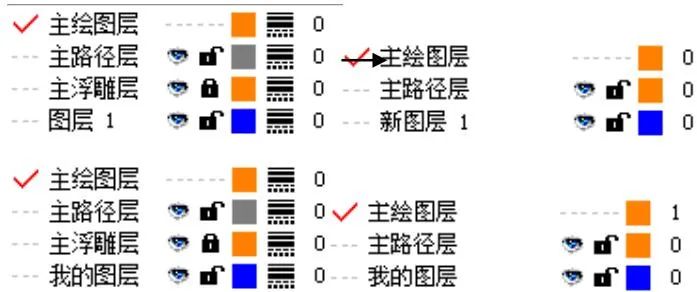

▲图3 修改层名

操作步骤:

1、 双击需要需修改层名的图层。

2、 单击右键选择更名。

3、 输入新的图层名称。

删除图层:

删除所选图层。

操作步骤:

1、 选择图层:用鼠标在面板上点击要删除的图层,使它处于选中状态。

2、 选择命令:用鼠标点击 “删除按钮.jpg” 按钮,或直接按下键盘的 “Delete” 按键,即可删除图层。
