图形放到曲线上

2021-10-09基础入门13535

将图形按照某一对齐方式排列到一给定的曲线上。

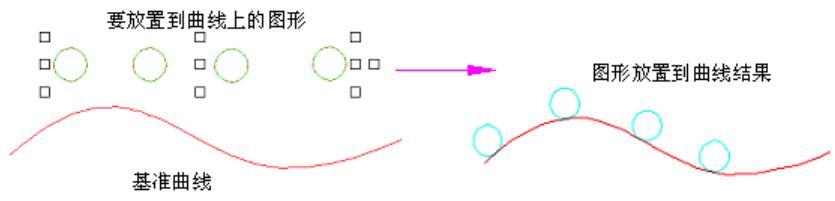

▲图 1 图形放置到曲线上

实现方法:

(1)选择要排列到曲线上的对象;

(2)启动图形放到曲线上命令;

(3)拾取基准曲线;

(4)在对话框中定义放置参数和选项。

操作步骤:

1、选择要排列到曲线上的图形:

拾取要排列到曲线上的图形,可拾取多个对象。

2、启动图形放到曲线上命令:

点击“变换”->“阵列”->“图形放到曲线上”菜单项或变换工具条中的图形放到曲线上按钮。


▲图 2 图形放到曲线上按钮

3、拾取基准曲线:

拾取图形要放置到的基准曲线。

4、在对话框中定义放置参数和选项:

在弹出的对话框(图3)中定义水平和竖直方向上的对齐方式、图块编辑方式,图块排列的比例及其它一些排列选项等,可以边调整边在屏幕上预览结果。点击“确定”按钮结束。

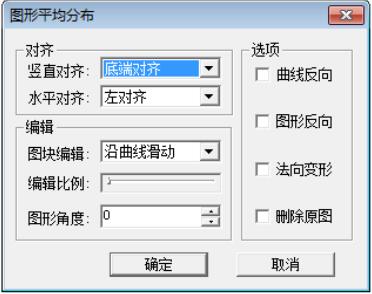

▲图 3 图形放到曲线对话框

参数定义:

竖直对齐:

图形与基准曲线在竖直方向上的对齐方式:顶端对齐、中线对齐、底端对齐。如图4。

1、顶端对齐:图形的顶部与曲线对齐并相切;

2、中线对齐:图形的中心与曲线对齐;

3、底端对齐:图形的底部与曲线对齐并相切。

水平对齐:

图形与基准曲线在水平方向上的对其方式:左对齐、居中、右对齐和两端对齐。如图5。

1、左对齐:图形在曲线上排列时与曲线左端对齐;

2、居中:图形在曲线上排列时与曲线中部对齐;

3、右对齐:图形在曲线上排列时与曲线右端对齐;

4、两端对齐:图形在曲线上均匀分布。

图块编辑、比例:

调整图形在基准曲线上的位置和图形宽度、高度及多个图形排列的间距。

有以下几种:

1、沿曲线滑动:图形位置可沿着曲线方向进行动态滑动;

2、沿法线滑动:图形位置可沿着曲线的法线方向进行动态滑动;

3、修改间隙:多个图形在曲线上排列时,修改它们之间的排列间距;

4、修改宽度:图形排列到曲线上时,修改图形的宽度;

5、修改高度:图形排列到曲线上时,修改图形的高度。

图6为以底端对齐和左对齐为例来进行图块编辑各方式的调整。

拖动比例滑杆来进行动态调整。

图形角度:

输入角度来修改图形的旋转角度。

曲线反向:

选取此项可以改变曲线的正反方向。图7以底端对齐和左对齐为例将曲线反向结果。

图形反向:

选取此项可以改变图形排列的方向。图8以底端对齐和左对齐为例将图形反向结果。

删除原图:

选取此项可删除原始图形。

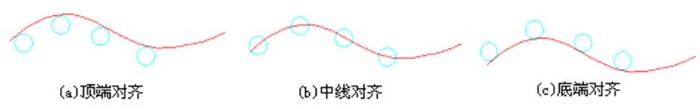

▲图 4 竖直对齐方式

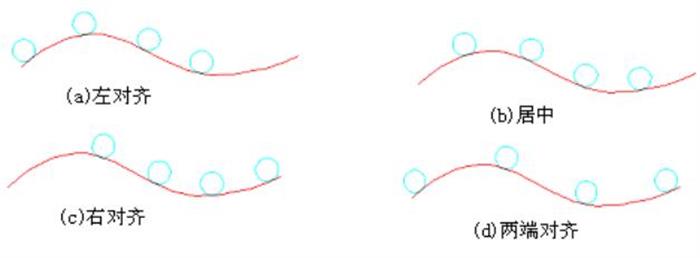

▲图 5 水平对齐方式

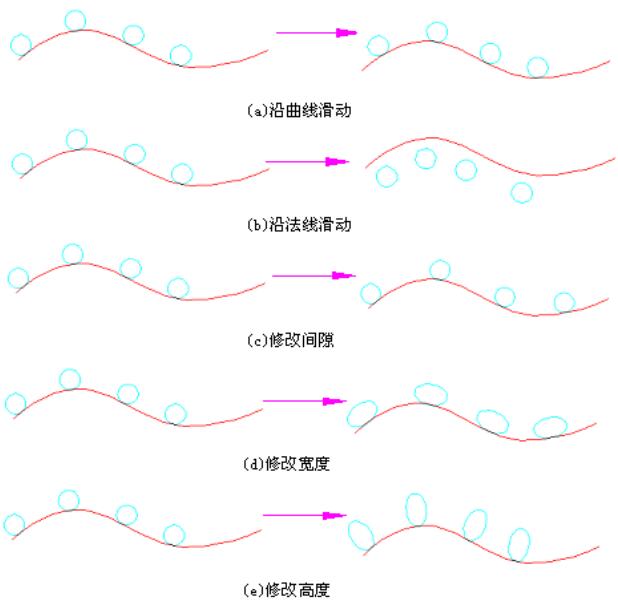

▲图 6 图块编辑方式


▲图 7 曲线反向


▲图 8 图形反向
