尺寸等同

将被选图形根据参考图形的尺寸做尺寸变换，使二者在水平方向或在竖直方向或同时在这两个方向上的尺寸相同。如图1所示。

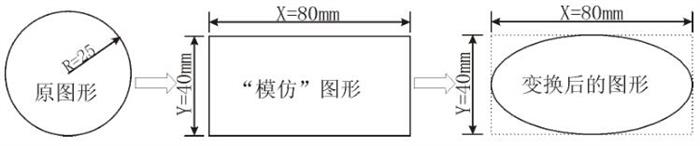

▲图 1 尺寸等同

实现方法：

（1）选择尺寸等同对象；

（2）启动尺寸等同命令；

（3）拾取参考图形；

（4）在对话框中定义等同参数和选项。

操作步骤：

1、选择尺寸等同对象：

在屏幕上拾取要进行尺寸等同的图形，可拾取多个图形对象。

2、启动尺寸等同命令：

点击“变换”->尺寸等同”菜单项或变换工具条中的尺寸等同按钮。

▲图 2 尺寸等同按钮

3、拾取参考图形：

拾取等同参考图形。

4、在对话框中定义等同参数和选项：

在弹出的尺寸等同对话框（图3）中，定义等同的方向和等同方式，点击“确定”按钮。

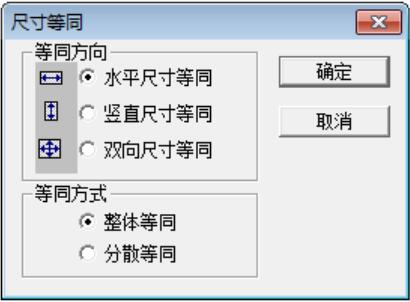

▲图 3 尺寸等同对话框

参数定义：

等同方向：

包含三个选项：

1、水平尺寸等同：被选图形与参考图形在X方向尺寸等同；

2、竖直尺寸等同：被选图形与参考图形在Y方向尺寸等同；

3、双向尺寸等同：被选图形与参考图形在X、Y方向尺寸都等同。

等同方式：

包含两个选项：

1、整体等同：当进行尺寸等同的图形由多个元素组成时，这多个元素将作为一个整体，与参考图形进行尺寸等同的变换。如果要求尺寸等同后仍保持图形之间的相对关系，此时就必须选取该项；

2、分散等同：当进行尺寸等同的图形由多个元素组成时，各个元素将按照自己的特征尺寸分别和参考图形进行尺寸等同，不保留原来图形之间的相对位置关系。图4为两种不同的等同方式的结果。

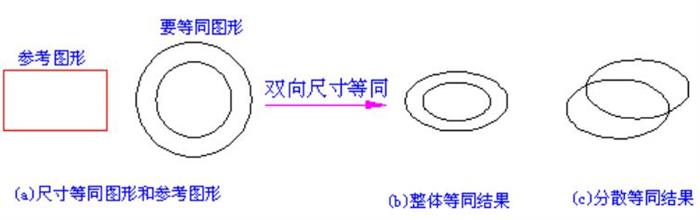

▲图 4 整体等同和分散等同
