均分间隔

2021-10-10基础入门12036

将三个或三个以上的被选图形在它们的包围矩形框内按照某种距离间隔方式,调整它们之间位置关系,使它们在水平和竖直方向上均匀分布。如图1所示。

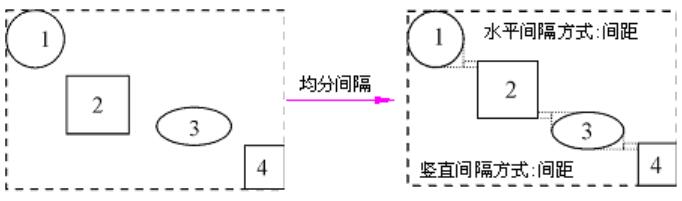

▲图 1 均分间隔

实现方法:

(1)选择三个或三个以上的图形对象;

(2)启动均分间隔命令;

(3)在对话框中定义均分参数和选项。

操作步骤:

1、选择三个或三个以上的图形对象:

拾取要进行间隔均分的三个或三个以上的图形对象。

2、启动均分间隔命令:

点击“变换”->均分间隔”菜单项或变换工具条中的均分间隔按钮。


▲图 2 均分间隔按钮

3、在对话框中定义均分参数和选项:

在弹出的对话框(图3)内定义在水平方向和竖直方向上距离间隔方式,点击“确定”按钮。

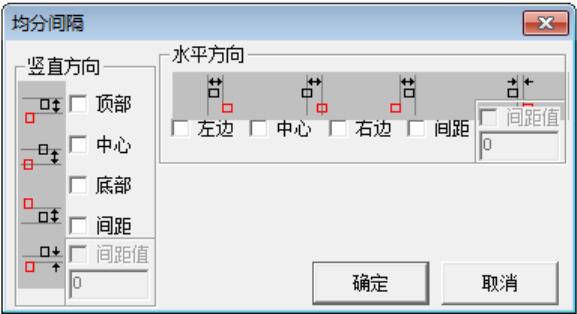

▲图 3 均分间隔对话框

参数定义:

水平方向:

水平方向上的距离间隔方式,有左边、中心、间距、右边四种间隔方式。如图4。

a、左边:以图形1的左边位置到图形2的左边位置为间隔距离;

b、中心:以图形1的中心位置到图形2的中心位置为间隔距离;

c、间距:以图形1的右边位置到图形2的左边位置为间隔距离;

d、右边:以图形1的右边位置到图形2的右边位置为间隔距离。

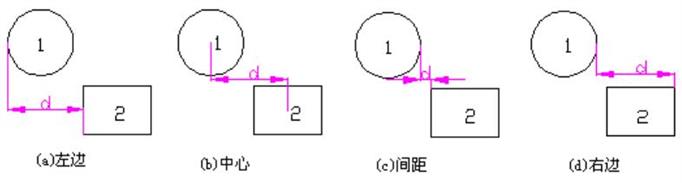

▲图 4 水平距离间隔方式

竖直方向:

竖直方向上的距离间隔方式,有顶部、中心、间距、底部四种间隔方式。如图5。

a、顶部:以图形1的顶部位置到图形2的顶部位置为间隔距离;

b、中心:以图形1的中心位置到图形2的中心位置为间隔距离;

c、间距:以图形1的底部位置到图形2的顶部位置为间隔距离;

d、底部:以图形1的底部位置到图形2的底部位置为间隔距离。

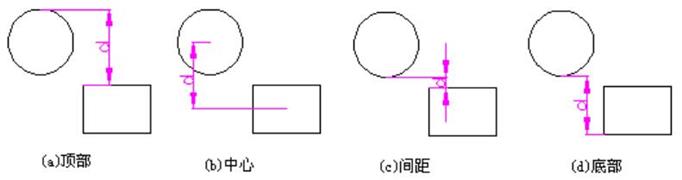

▲图 5 竖直距离间隔方式
