特征圆形阵列

2021-12-22浮雕7503

将特征沿圆周按照逆时针或顺时针方向以一定的角度间距来进行阵列拼合,如图1所示。

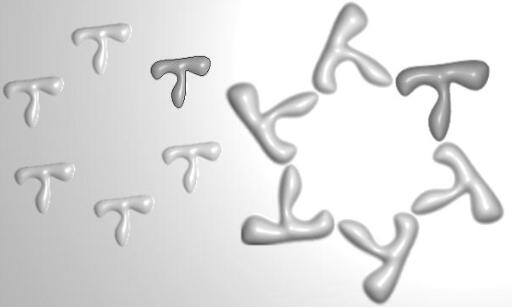

▲图 1 圆形阵列

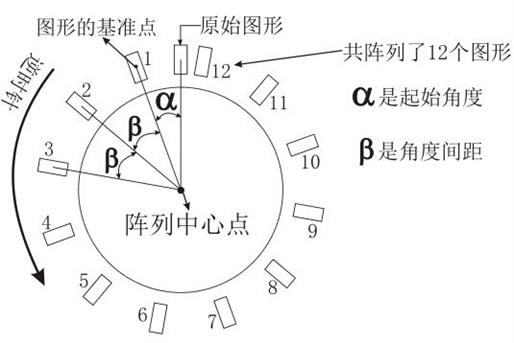

▲图 2 圆形阵列示意图

实现方法:

1、点击菜单项;

2、在对话框中定义阵列参数和选项;

3、选择要进行变换的特征对象;

4、输入阵列中心点。

操作步骤:

1)点击菜单项:

点击“特征工具”->“圆形阵列(A)”菜单项。

2)在对话框中定义阵列参数和选项:

在弹出的对话框中定义圆形阵列的有关参数和选项,包括阵列起始角度、角度间距、特征复制数目等。

3)选择要进行变换的特征对象:

在屏幕上拾取要阵列的特征。

4)请输入圆形阵列中心点:

用鼠标输入圆形阵列中心点。

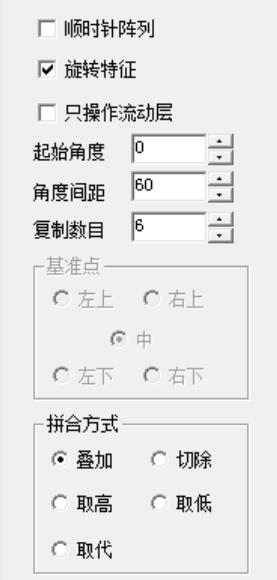

▲图 3 圆形阵列对话框

圆形阵列参数定义:

顺时针阵列:

选中该选项,起始角度和角度间距是按照顺时针方向计算的。不选该选项,则是按照逆时针方向来进行计算的。

旋转特征

选中该选项,特征沿着圆周阵列的同时绕阵列中心进行旋转;不选该选项,则特征仍沿圆周按照水平方向排列,此时须指定原始特征的基准点。

起始角度:

指原始特征的基准点和阵列中心点的连线与阵列的第一个特征基准点和阵列中心点的连线的夹角。它确定了圆形阵列第一个特征的位置。

角度间距:

阵列特征之间的角度偏移量。

复制数目:

圆形阵列特征个数
