特征沿线阵列

将特征沿着一路径曲线方向进行阵列拷贝拼合。设有特征随线变形，均匀排满选项，输入需要阵列复制的数目，该功能自动计算特征间距均匀排满曲线。

一个花瓣定义成笔刷，手绘板绘制圆形曲线产生一朵花。再把花作为一个特征定义成刷子，就得到了图最右边的效果。

▲图 1 沿线阵列

实现方法：

1、点击菜单项；

2、在对话框中定义阵列参数和选项；

3、选择要进行阵列的特征对象；

4、拾取路径曲线；

操作步骤：

1、点击菜单项：

点击“特征工具→曲线阵列”菜单项。

2、在对话框中定义阵列参数和选项：

在弹出的对话框中定义图形沿曲线阵列的间距和要复制的个数以及其它一些参数和选项。

3、选择要进行变换的特征对象：

在屏幕上拾取要阵列的特征。

4、拾取阵列图形路径：

拾取做为阵列路径的曲线

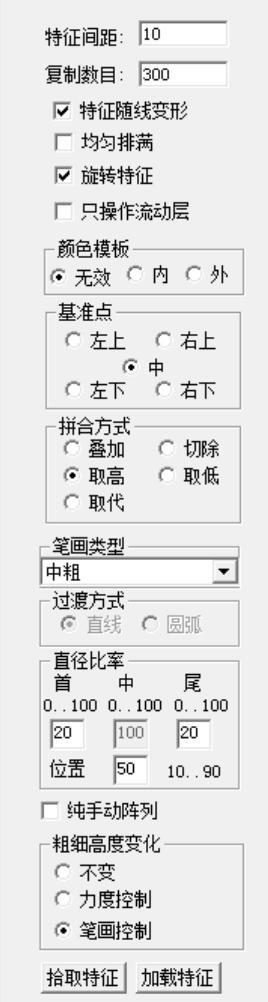

▲图 2 曲线阵列对话框

沿线阵列参数定义：

特征间距：

阵列拷贝特征中相邻两个特征中心之间的曲线距离。

复制数目：

阵列拷贝后的个数。

特征随线变形：

特征随着绘制曲线方向产生变形。

均匀排满：

特征阵列个数沿曲线均匀排满。

旋转特征：

选择此项，阵列时特征进行旋转，沿着曲线的切向排列，否则按照水平方向排列。

基准点：

阵列时特征的基准位置。

笔画类型：

规定刷子在运动过程中，刷子直径的改变规律。

纯手动阵列：

勾选此项时，只能用鼠标或者手绘板绘制的方式阵列。

粗细高度变化>>不变：

选择此项，阵列时基准点始终在特征中心，特征始终不随刷子直径的改变规律而变化。

粗细高度变化>>力度控制：

选择此项，使用手绘板绘制方式阵列有效。

粗细高度变化>>笔画类型：

选择此项，在勾选特征随线变形时，特征根据笔画类型随着绘制曲线的方向产生变化。
