精雕浮雕对称中间有一条杠怎么去除?

2021-05-29常见问题10683

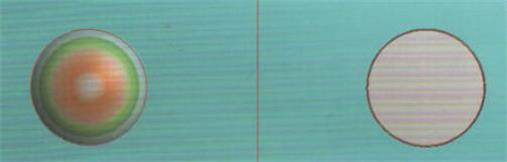

▲图1

如上图:用精雕软件对称后这种情况常见于精度不高的模型。

对称时一般会对模型需要对称的部分填色,如下图:


▲图2

由于模型由点构成,填色是针对模型点操作的,放大观察对称中心局部,发现中间对称轴线的位置模型上没有颜色(指的是和左边的颜色不统一,对称特征里基色也可以做为特征操在建模的时候,要注意对称的轴线部分高度不能为0,如果模型已完,只能在对称后进行磨光仅补低处理。

对称过去为什么杂点很多?

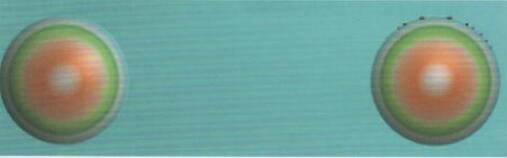

▲图3

上图中左边为被对称的浮雕,右边为对称后的浮雕,可以看出后者明显的出现很多杂点。这种原因是因为对称的时候,右边也是浮雕,而左边的浮雕不能完全取代右边原有的模型所导致。

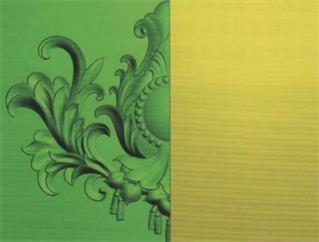

下图就是对称前的模型.对称前应把目标位置的浮雕冲掉。


▲图4
