精雕怎么调整浮雕的步长?

2021-05-31常见问题22874

步长是指水平及垂直方向网格点间距,系统默认的步长是0.1,步长越小精度越高,反之精度越低。所谓顶点数就像手机的像素,600万800万,数值越高对应的精度就越高,反之越低。

那么步长和顶点数又有什么关系呢?其实我们在调整模型精度时,步长和顶点数二者选择一个调整即可,在调顶点数时步长会跟着变化,他们二者之间大约是2倍的关系,但是没有具体的公式可以套用,图片越大对应的顶点数就越高,顶点的总数决定了系统的运行速度。一般该参数在1000万之内,在高配置的机器上,顶点数可达1亿左右。

具体操作步骤如下:

1、在虚拟雕塑环境下找到菜单栏--模型--调整步长--设置参数-确定如下图,这里用的是精雕新版,老版本精雕jdpaint调整步长方法类似,也是在同环境下,步骤一样。


▲图1 调整步长

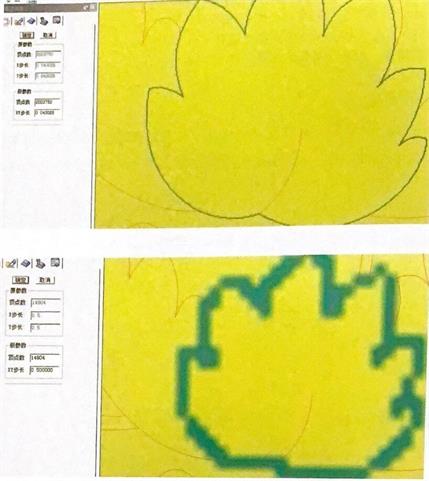

2、模型大小一样,步长不同时对比图如下图,这个精度对比还是很明显的。


▲图2 步长调整前后对比

从而说明步长越小精度越高,反之越低。

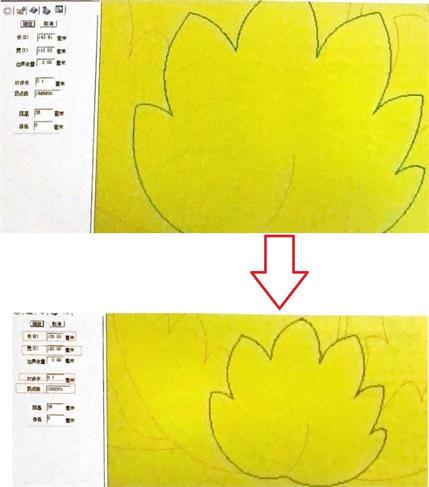

3、模型大小不同,步长都是0.1的时候填色对比,如下图。


▲图2 步长都是0.1填色对比

从而我们也就验证了以上说法,图片越大顶点数越高,步长同为0.1精度却越高。

总结:

步长大小设定和电脑的配置有关,和客户的要求有关,和不同产品的加工工艺有关,步长设定值没有固定数值。
