精雕捕捉圆心怎么使用?

2021-05-27常见问题24232

首先打开精雕软件的捕捉工具栏中的第五个图标-—-捕捉圆心,如下图所示:


▲图1

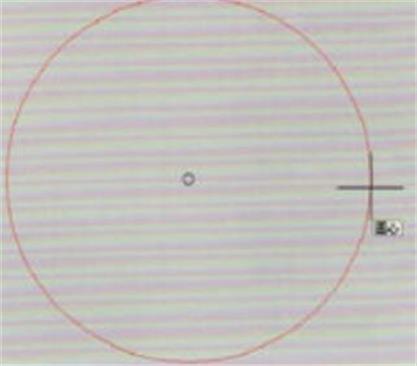

绘制时将鼠标的十字光标放到靠近圆的边缘时,圆的中心会出现小图标,圆的边缘会出现“圆心”的字样。鼠标左键单击即可捕捉到圆心。

注意:

绘制时只有属性为圆的图形才可以捕捉到圆心。一个圆压缩成椭圆,或者节点编辑属性改为曲线时将不能捕捉圆心,捕捉圆心的时候一定要关闭最近点)。(如下图)。


▲图2

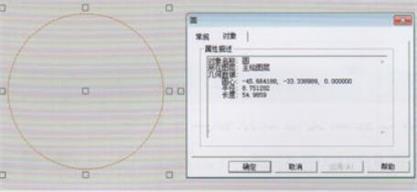

选中图形右键---对象属性----对象,可以看到图形属性(如下图)。


▲图3
