精雕圆底阴雕字牌匾雕刻路径制作方法

今天说说牌匾雕刻中的雕法之一圆底阴雕，如果字不大可以直接用球刀雕刻，下面展示球刀雕刻仿真图片。

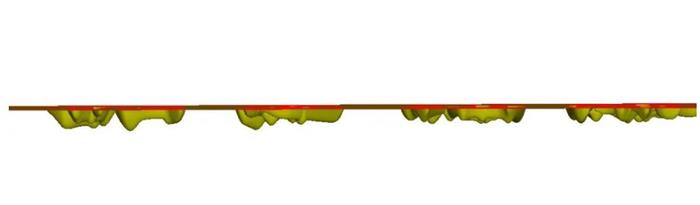

▲图1 圆底阴雕字

上图是用球刀10毫米，三维清角雕法，吃刀深度5毫米出现的效果，这文件尺寸是1000*300毫米，字尺寸909*192毫米，出现大量孤岛，如果字小可以直接用球刀雕，但要算好多大的球刀雕刻多大的字，用测量工具测量字的最小间距，看用的球刀能不能雕刻。

那么，不管字大字小，圆底阴雕都能雕的方法是区域浮雕来完成，看下图。

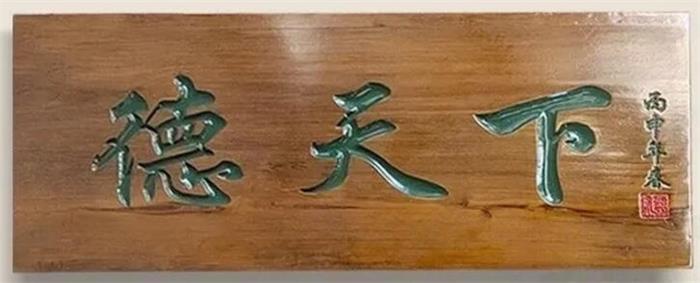

▲图2 德天下牌匾

现在说说详细操作，打开精雕软件，新建一个1000*300毫米矩形，文字还是就拿“松发油漆”这几个字来举例，看下图。

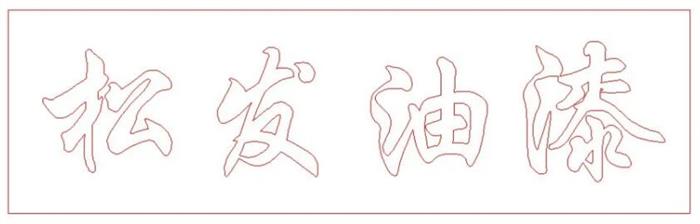

▲图3 输入文字

进入虚拟雕塑中，全部选中，点工具栏模型，新建模型如下图。

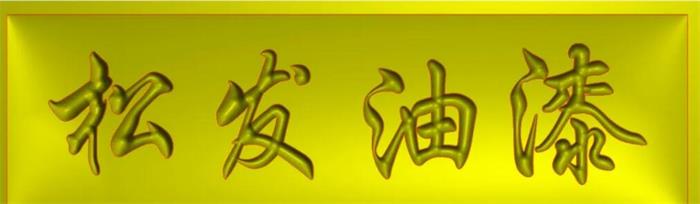

▲图4 新建模型

然后点工具栏雕塑——区域浮雕，看下图。

▲图5 区域浮雕

设置为：椭圆，实际高度3毫米，因为我们要搞圆底阴雕，所以点切除，然后点松发油漆，效果看下图。

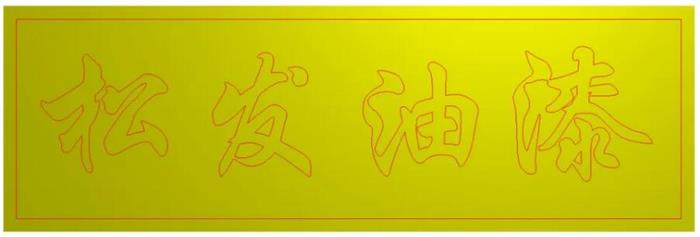

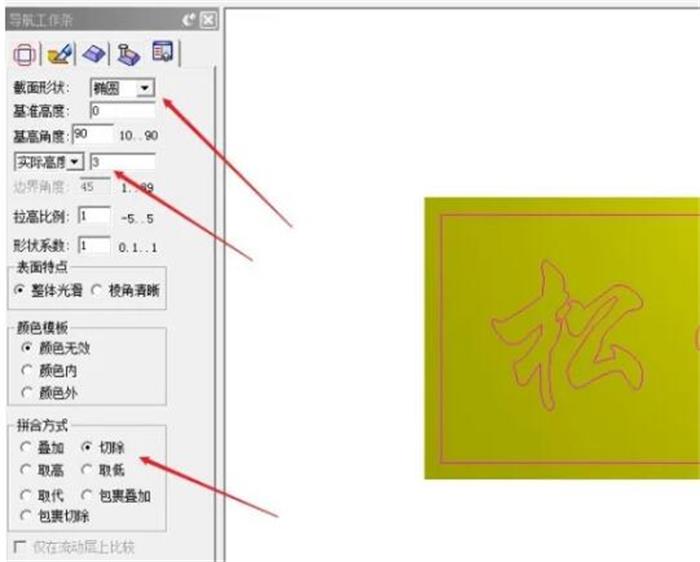

▲图6 椭圆

这是正面图，旋转一下，放大给大家看下。

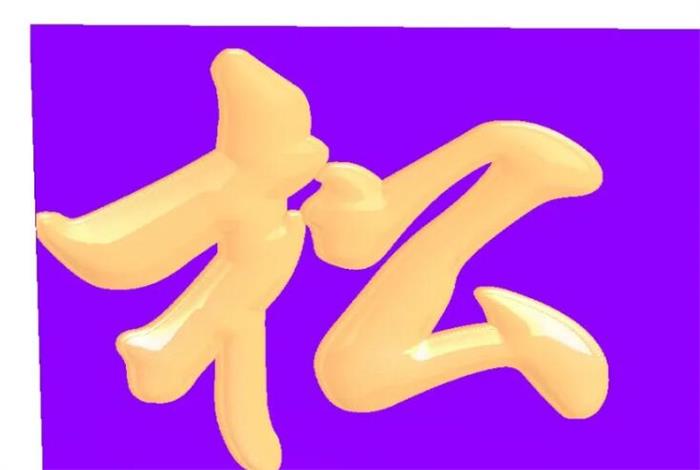

▲图7 旋转

这底够圆了吧，下一步就是做路径了，这里用的是新版的artform软件，老版jdpaint操作方法差不多。

▲图8 artform

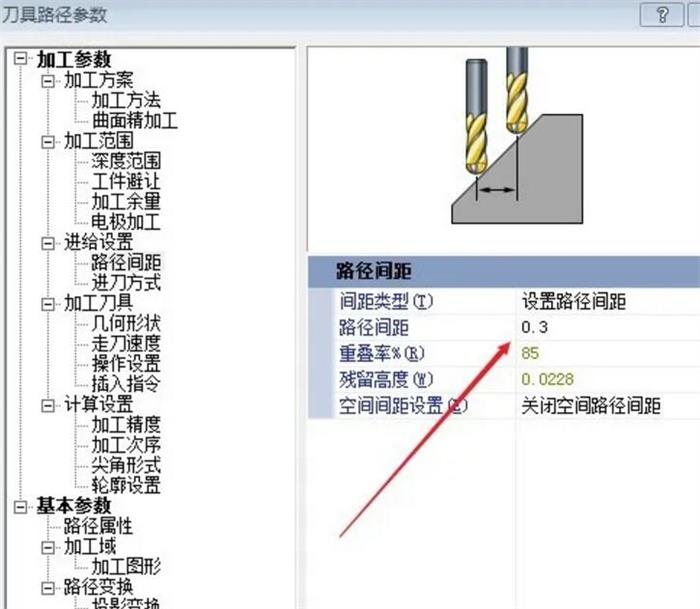

如果加工域是0的话就是没有选中，这里显示轮廓线13，加工面是1，下一步。路径间距0.3更光滑点，几何形状就是选刀具，看下图。

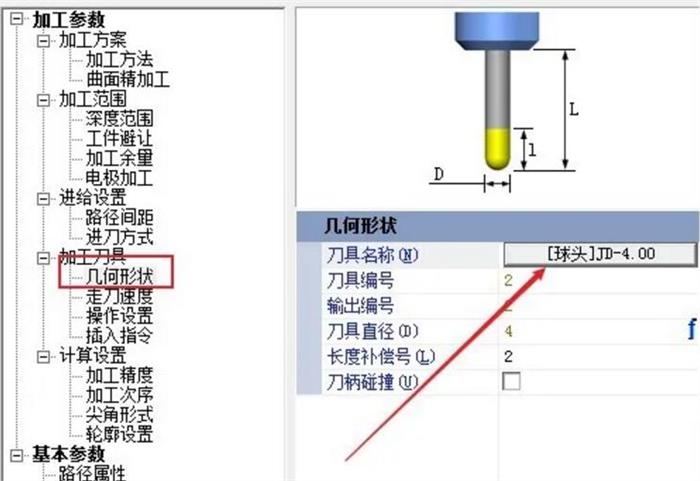

▲图9 选刀具

我选的是4毫米刀，然后点加工精度。

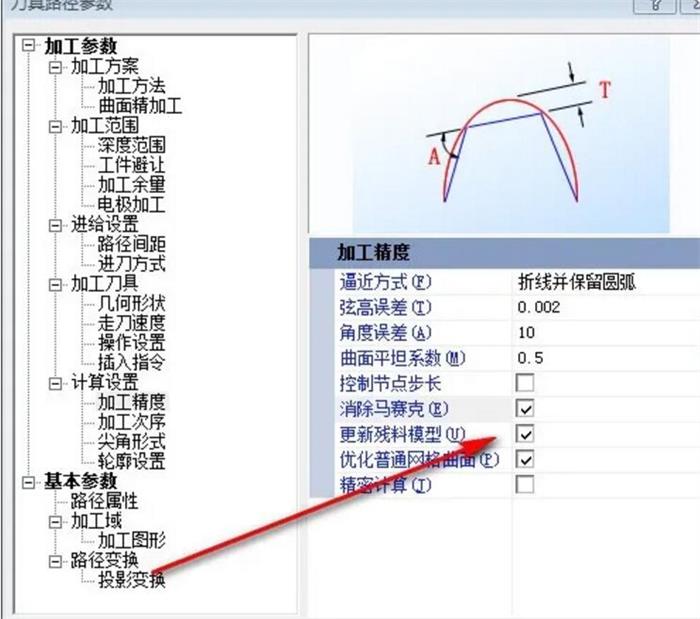

▲图10 加工精度设置

点计算，那么精雕会计算路径，然后点输出路径，看下图。

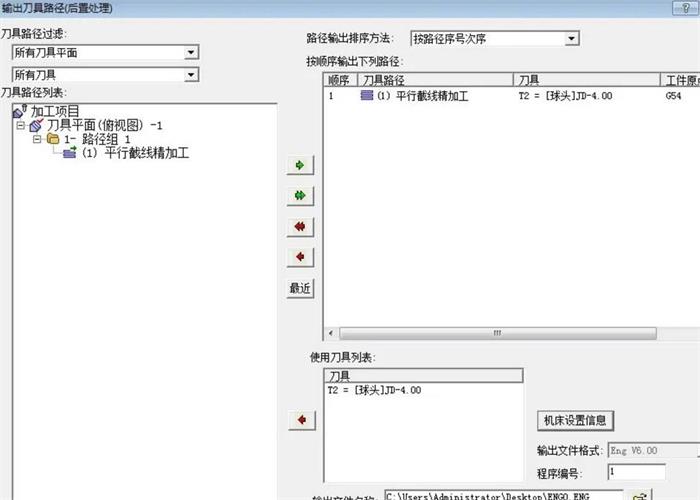

▲图11 后处理设置

点机床设置。

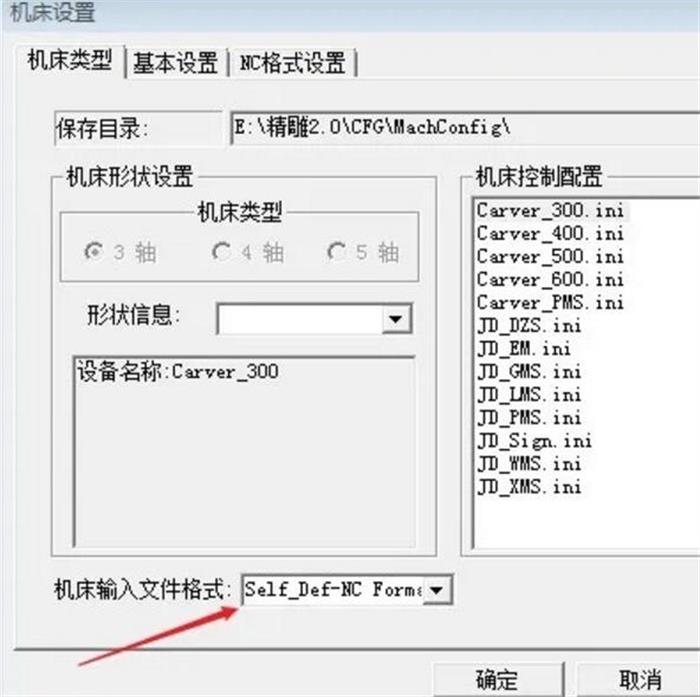

▲图12 机床设置

机床输入文件格式是NC，NC格式设置如下。

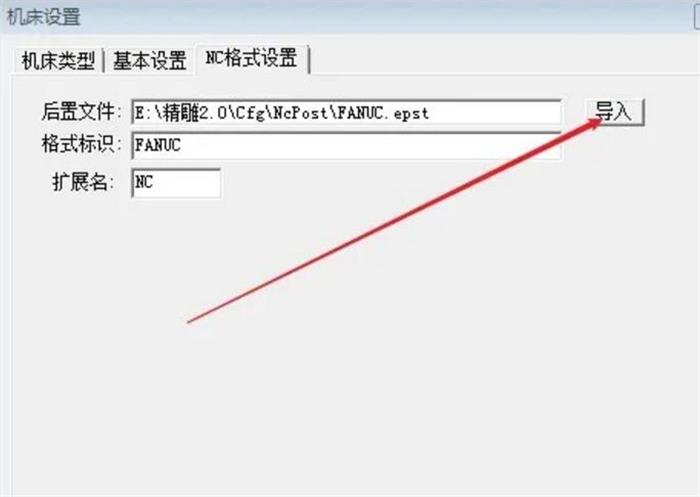

▲图13 导入后置

然后输出文件取个名字保存就行了，那我们模拟一下看效果。

▲图14 路径模拟

这底圆不？好了，今天就分享到此，这就是精雕圆底阴雕方法。
