文泰软件墓碑字排版与做路径方法

2021-06-09常见问题30535

今天说说石材雕刻一些事,石材雕刻不像木板雕刻那样快,而且平面没有木板那么平整,如果经常雕刻石材,刻字宝是少不了的,下面说说文泰软件雕刻石材的一些方法。


▲图1 文泰软件图标

第一步:创建石材尺寸,见下图。


▲图2 创建尺寸

这是文泰点开前必须设置的,我一般雕刻石材尺寸1000*600,点创建新文件就OK了。

第二步:排版。

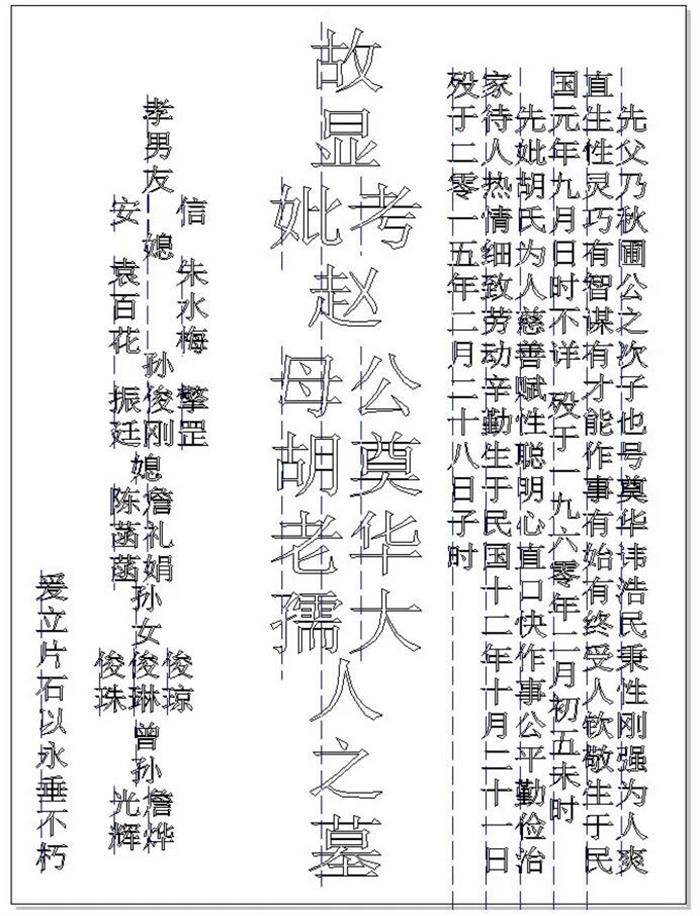

▲图3 文字排版

默认字体是黑体,我一般喜欢魏碑字体,两边小字3厘米,中间大家为7厘米就可以了,字体大小设置如下图。

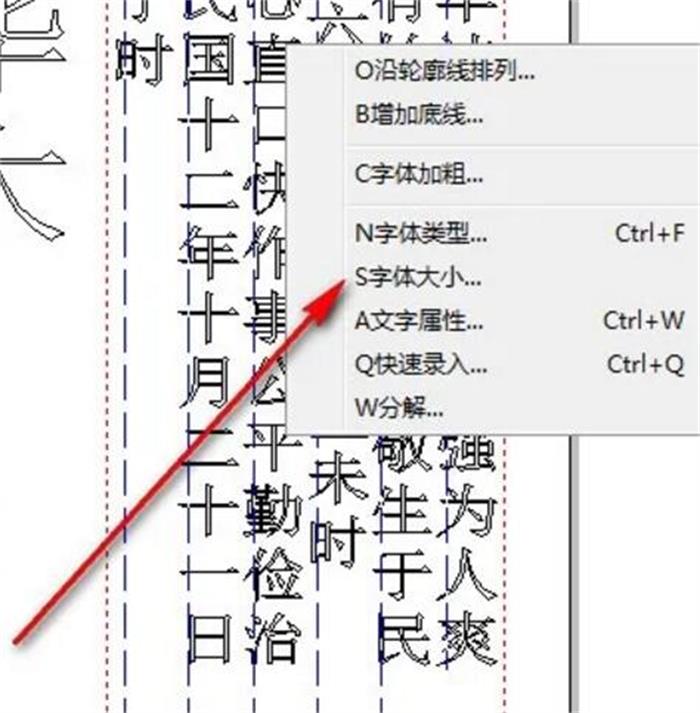

▲图4 修改字体大小

设置完字体大小与魏碑字体,那就说说文泰路径了。


▲图5 文泰3D

选中文字点上面工具条3D,文泰3d是雕刻用的,2d是割字机用的,别搞错了, 再往下看。

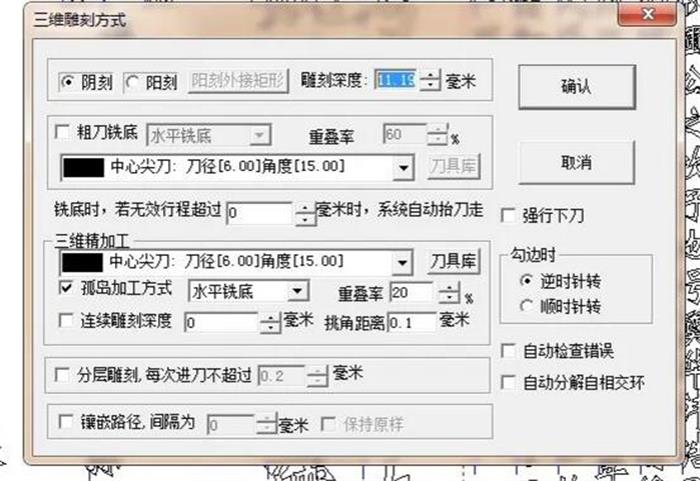

▲图6 文泰软件图标

路径选择阴雕,小字雕刻深度建议0.8毫米,在三维精加工里,刀具库中选角度30就行了,这是小字刀具哦,下图。

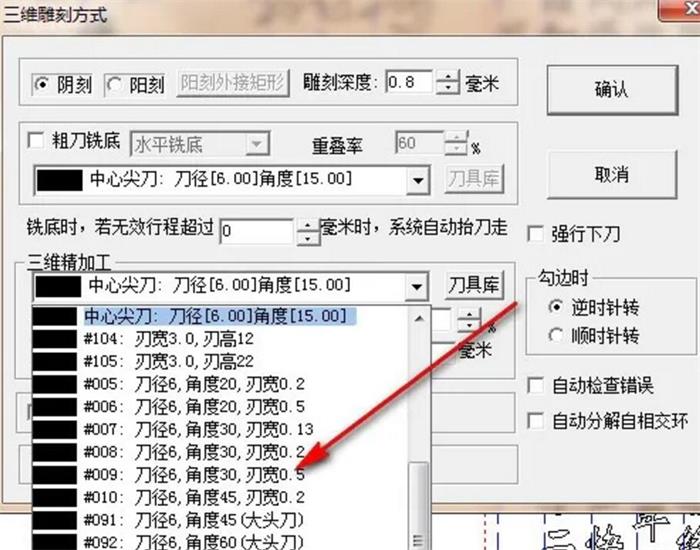

▲图7 选择刀具

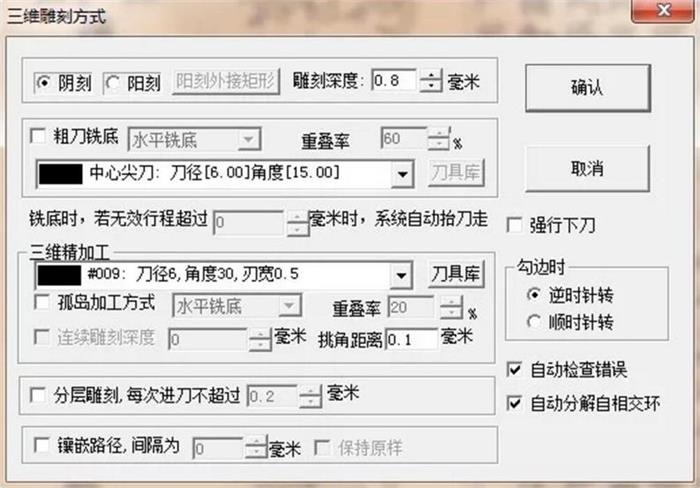

▲图8 自动检测错误

自动检查错误与自动分解自相交环这两个勾选上,因为有时选择文字没有选上,同时可以看看哪些字路径有没有错误,然后点确认后,文泰会计算路径的,计算完会给你一份报告,如图。


▲图9 计算路径

它会提示你一个错误路径,这时你需要重新再来一次,会解决此问题,路径做完后,看看路径怎么样,放大字里路径走向,如图。

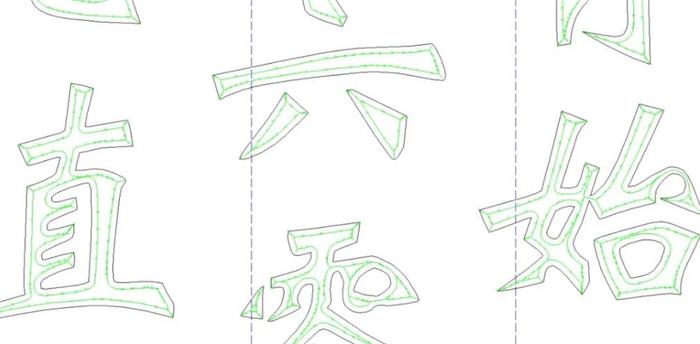

▲图10 路径文件

这样雕刻出来就不会有孤岛了(孤岛是指中间没有雕刻)。

再重复说一下,小字雕刻深度0.8毫米左右,大字2毫米左右,好了今天就分享到此。
