精雕调整方向如何使用?

2021-05-27常见问题25221

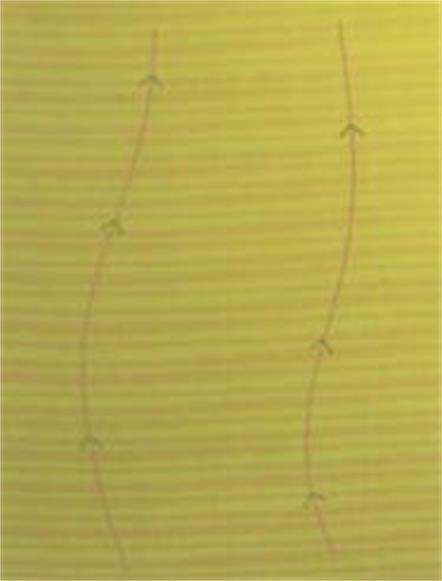

(1)在精雕中有很多功能需要根据线条的方向来产生不同的效果,例如“导动”时,笔刷类型选“首粗尾细”;(如下图)


▲图1

(2)扫掠面功能需要两条轨迹线方向一致;

(3)编轮廓切割等刀路时,线条的默认方向即是机器加工的走刀方向。

怎么样改变线条的原有方向?

在“变换”下打开“调整方向”,单击线条即可看到线条的原始方向,双击线条可改变原有方向。(如下图)。


▲图2


▲图3

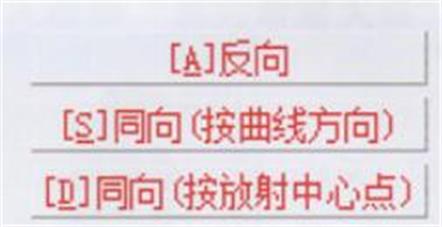

2.0版本另外加入两种调整曲线方向选项

当遇到多条曲线需要同向时,可全部选中点“同向(按曲线方向)”将所有曲线方向改为一致。按“A”键可同时反向。如下图:

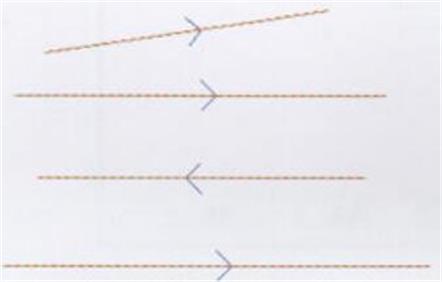

▲图4 原线条方向

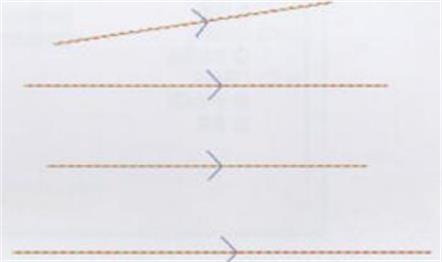

▲图5 按“S”键后效果

有时需要使用同向线条导动时(比如松树叶子的松针线条),描线时经常由于疏忽将松针线条乱描,导致导动时无法整体使用“首粗尾细”等笔刷。

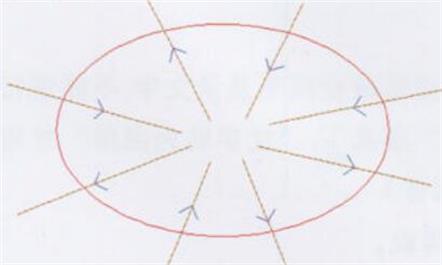

▲图6 原线条方向

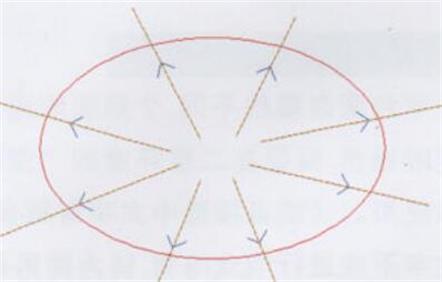

▲图7 按“D”键后效果

选中需要改变方向的所有线条(上图),打开“调整方向”,按0键,按软件提示,在椭圆中心附近任意拾取一点,可将线条按拾取点作为放射中心完成同向操作。按“A”键可同时将所有线条方向反向。
