不同的雕刻软件版本之间文件怎么转换？

业内除了精雕软件之外，还有不少用户使用国外的浮雕软件，比如artcam、Tyoe3等软件。在制图人员与客户之间经常会由于使用的软件不同，而需要转换文件。之前由于精雕软件对文件的保护，精雕只能输入别的软件导出的模型,而不能导出模型供其他软件读取。而精雕软件最新版本artform2.0开放了文件输出接口，可以完美将精雕模型高精度输出。

一、精雕模型导入artcam流程

1、打开要输出的精雕文件，选中模型-变换菜单下-图形聚中。

▲图1

2、调整参数如图. (图形聚中的目的是为了输入到别的软件中方便定位)

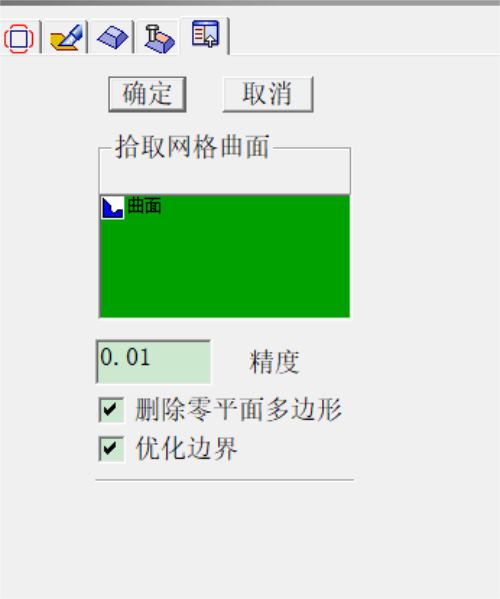

3、选中模型“艺术曲面”菜单下”网格优化”(优化后文件会小很多)

4、调整参数如图：

▲图2

5、选中优化后的模型，"文件"菜单下”的输出

6、在导航工具栏选择"输出选中图形”回车

7、在弹出的输出对话框“保存类型”下拉菜单，中选择“STL”,并对文件命名，然后点“保存'。

▲图3

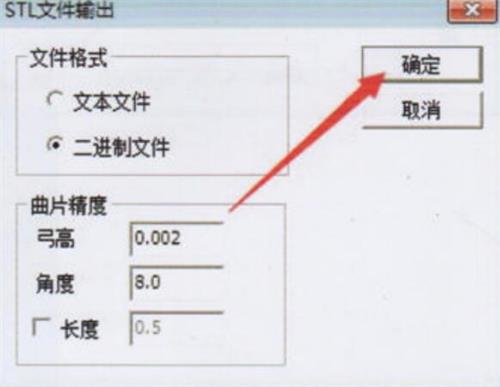

8、在弹出的对话框中直接点击，确定。

9、打开Artcam软件,新建文件，调整参数如图(新建模型尺寸应至少等于或大于精雕中原模型尺寸)，调整完毕后点"确定"

10、 在新建的文件中"浮雕”菜单”下，”输入三维模型(较早的版本是在"文件”下"输入”)

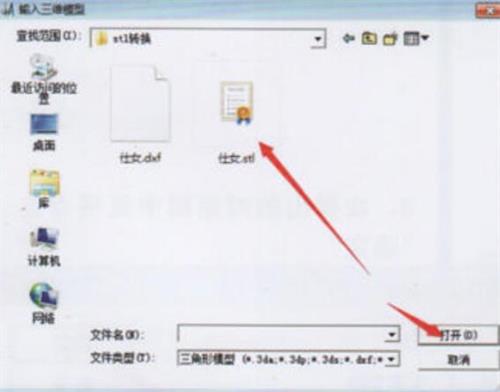

11、 在打开的对话框中选择文件类型为"三角形模型”，找到精雕输出的STL文件选中后单击"打开”。

▲图4

12、在弹出的对话框中点"粘贴”，完成输入模型。

13、再次打开精雕文件，选中要输出的线条，“文件"菜单下"输出”

14、 导航工具栏下选择"输出选中图形”回车。

15、在输出的对话框中，选择文件类型为" DXF”，输入文件名后点”保存”

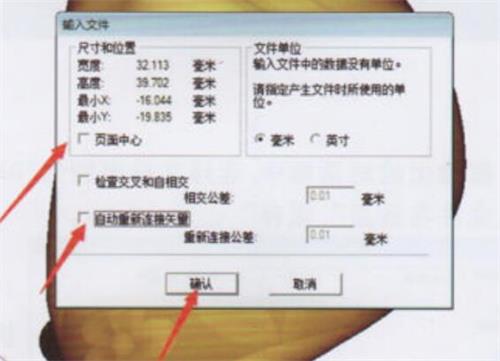

16、 再次切换到AC文件，点"2D”切换到2D绘制环境，在"矢量”’菜单下”输入"

17、找到刚保存好的矢量线条文件，选中后"打开”

18、在弹出的对话框中直接点"确定”(因为精雕中已调好位置，输入后文件会记录精雕中原有位置)

▲图5

19、完成精雕模型和线条导入AC过程。

二、AC模型导入精雕流程

1、打开AC文件，在“浮雕”菜单下“产生三角形网格”

2、在导航工具栏调整好公差值，点"产生三角形”，等待软件计算完毕，点"保存三角形”。

3、在弹出的对话框中选择保存类型为"Binary STL文件",输入文件名后点保存。

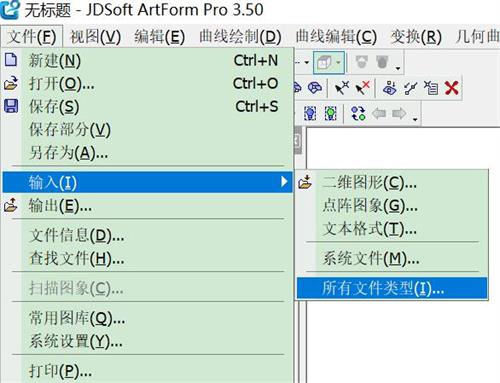

4、打开精雕软件,”文件”菜单下”输入”-----“所有文件类型”

▲图6

5、在弹出的的对话框中选择文件类型STL,找到保存好的文件打开。

6、导航工具栏下，放于原始位置。

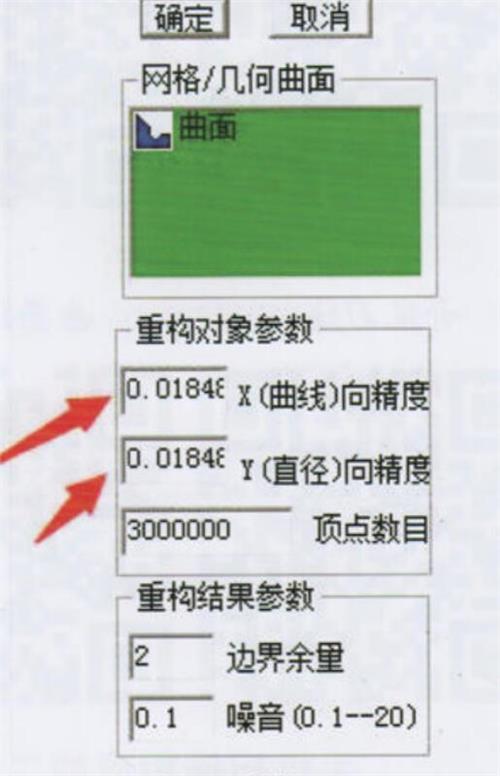

7、选中刚导入的曲面文件,”艺术曲面”菜单下”网格重构”

8、导航工具栏调整重构精度,确定后完成(精度需根据模型的大小和复杂程度凭经验调整)

▲图7

三、精雕文件转换

精雕版本众多，一般来说高版本可以直接打开低版本文件，所以低版本转至高版本不存在文件转换问题。但个别时候由于客户使用的版本低于制图人员所用版本，这样导致建模完成后客户没法直接使用高版本文件。

我们可以通过使用artform2.0-4.0版本(目前最高版本，可以打开之前所有版本的精雕文件)打开高版本文件(比如5.5版本,或者2.0版本)生成的文件，使用第一例中所讲方法将模型和线条导出,然后打开低版本软件将文件导入，即完成高版本转至低版本过程。
