网格重构

2021-09-18基础入门16253

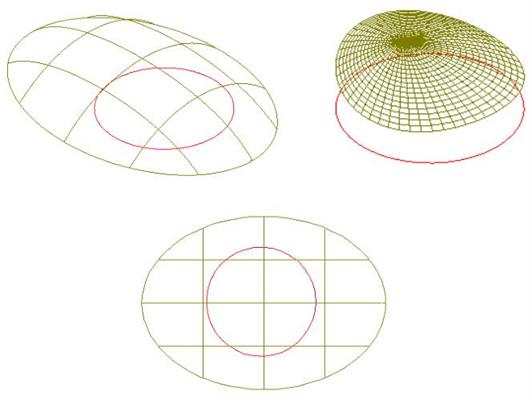

网格重构通常用来将非矩形网格转化为矩形网格。此外,网格重构有时候也用来将网格曲面按照外环曲线和内环曲线以一定的网格划分重新构造网格曲面,如图1所示。网格重构可以根据实际设计的需要对网格曲面进行修改重构。在进行网格重构的时候,为了保持步长不变(有时保持步长不变很重要),网格曲面的长度和宽度可能会发生变化。


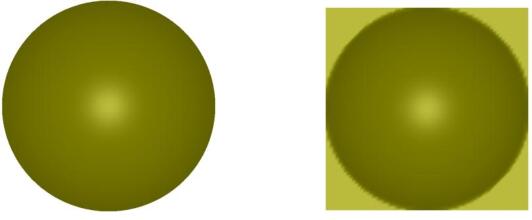

▲图1 非矩形网格重构为矩形网格

操作步骤:

1、选择网格曲面:选中网格重构命令,再选择要重构的网格曲面。

2、选中网格重构命令,按照所选的网格划分来进行网格重构:网格划分包括矩形、外环+高点、外环+低点、外环+中点和外环+内环这五种,这在参数定义中会详细说明。

3、点击确定按钮,完成网格重构。

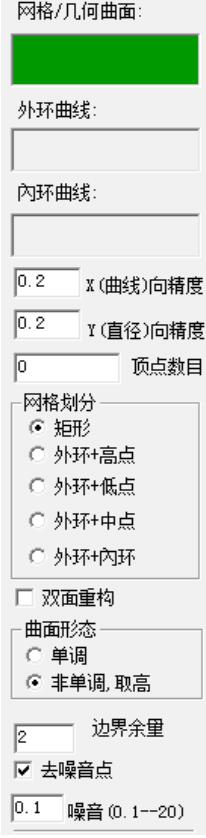

▲图2 网格重构对话框

网格重构参数:

矩形:

以网格曲面的包围盒矩形来重构网格曲面为矩形网格曲面,这时外环和内环不起作用,不用选择外环和内环。

外环+高点:

以外环曲线和网格曲面上的最高点来重构曲面。

外环+低点:

以外环曲线和网格曲面上的最低点来重构曲面。

外环+中点:

以外环曲线和外环曲线的中心来重构曲面。

外环+内环:

以外环曲线和内环曲线为边界来重构曲面。

双面重构:

网格曲面双面进行网格重构

曲面形态→单调:

曲面不会出现分层的现象。

曲面形态→非单调:

曲面可能会出现分层的现象。

边界余量:

重构后曲面的边界余量。

去除噪音点:

对于几张曲面的接缝可能会出现尖点,用这个选项可以将这些尖点去除。

X(曲线)向精度:

用于设定网格沿X方向的精度,以毫米为单位。

Y(直径)向精度:

用于设定网格沿直径方向的精度,以毫米为单位。

网格划分:

分为矩形、外环+高点、外环+低点、外环+中点和外环+内环这五种,重构后的网格曲面分别如图3-图6所示。

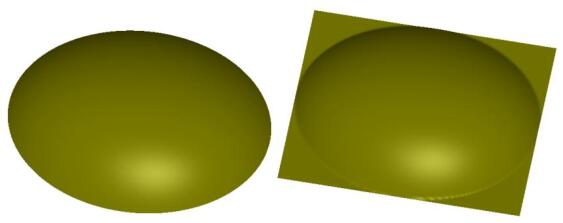

▲图3 矩形


▲图4 外环+高点


▲图5 外环+中点(放大图)

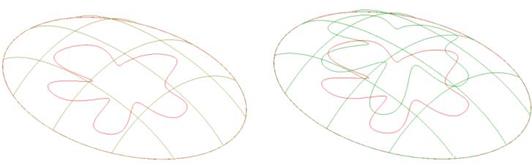

▲图6 外环+内环

说明:

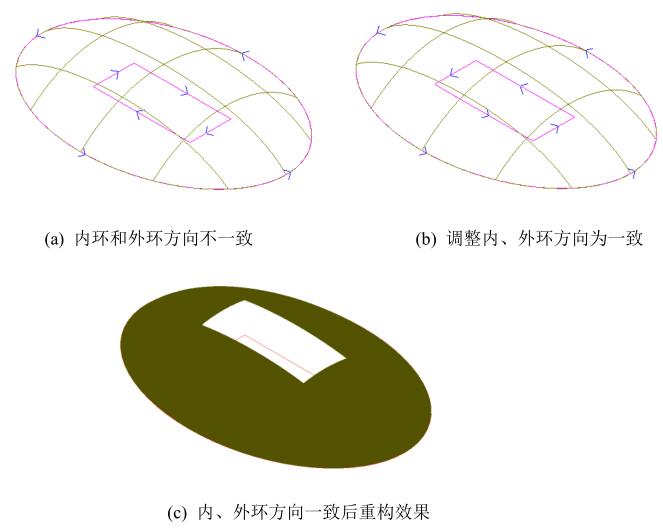

1、在使用外环+内环方式进行网格重构的时候,要将外环和内环曲线的方向调整为一致(同为顺时针或者同为逆时针),再进行网格重构。如图6-373所示为内环和外环方向不一致时的处理方法。此外,涉及到内、外环的时候,都要注意它们的方向,在“网格转几何曲面”命令中也要注意内外环的方向是否相同,若不相同也要先调整为相同再进行该命令。

2、在使用外环+高点和外环+低点进行网格重构的时候,我们构造外环的原则是使高点和低点要相应地位于外环之内,这样网格重构的效果容易控制。

3、网格重构并不删除内外环曲线。


▲图7 外环+内环重构网格曲面
