图形聚中

2021-10-16基础入门14580

将当前所选择的图形元素的某一特征点对齐到坐标系的原点。对齐特征点可以为当前所选择图素的包围盒的某一角点或中心点。

实现方法:

(1)选择要进行聚中的对象;

(2)点击菜单项;

(3)在对话框中设定聚中参数和选项;

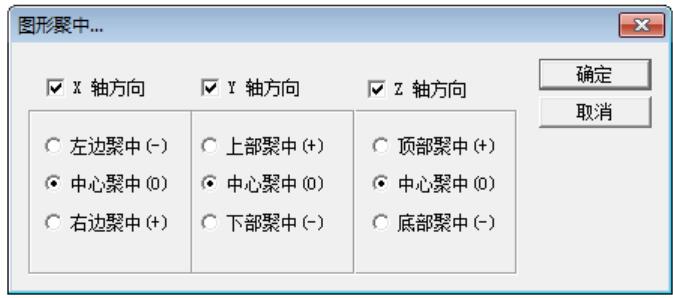

▲图 1 图形聚中

操作步骤:

1、选择要进行聚中的对象:

在屏幕上拾取要进行聚中的图素,可拾取多个图形对象;

2、点击菜单项:

点击“变换”->“图形聚中”菜单项;

3、设定聚中参数和选项:

在系统弹出的图形聚中对话框中,设定所要对齐到坐标原点的图形特征点

参数定义:

X轴对齐:

定义所选图形(或其包围盒)在X轴方向的特征点与世界坐标系的原点的对齐方式:

左边聚中:X轴方向上的最小特征点与坐标原点对齐;

中心聚中:X轴方向上的中点与坐标原点对齐;

左边聚中:X轴方向上的最大特征点与坐标原点对齐;

Y轴对齐:

定义所选图形(或其包围盒)在Y轴方向的特征点与世界坐标系的原点的对齐方式:

上部聚中:Y轴方向上的最大特征点与坐标原点对齐;

中心聚中:Y轴方向上的中点与坐标原点对齐;

下部聚中:Y轴方向上的最小特征点与坐标原点对齐;

Z轴对齐:

定义所选图形(或其包围盒)在Z轴方向的特征点与世界坐标系的原点的对齐方式:

顶部聚中:Z轴方向上的最大特征点与坐标原点对齐;

中心聚中:Z轴方向上的中点与坐标原点对齐;

底部聚中:Z轴方向上的最小特征点与坐标原点对齐;

说明:

该功能常常用于在生成刀具路径前,将文件中曲面模型首先进行快速地聚中变换操作,这样将会方便后续的操作和刀具路径的输出。
