几何扫掠面

2021-12-10浮雕11409

一个或多个截面线沿一条或二条轨迹线扫掠生成曲面并拼合到雕塑模型上,如图1所示。

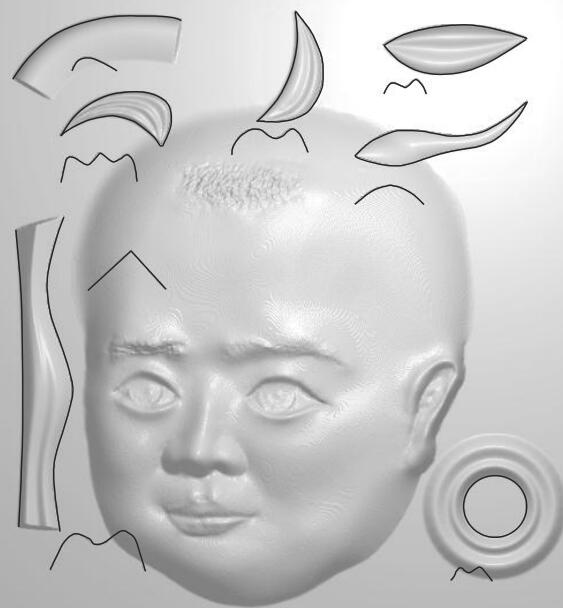

▲图 1 扫掠面

操作步骤:

1、选择命令“几何→扫掠”。

2、扫掠处理:

a、点选一条或两条轨迹上,放置于轨迹线选择框中。

b、选择一条或多条水平放置的截面线,放置于截面线选择框中。

c、如果截面线数大于1,点击―截面位置‖按纽然后顺序指点截面位置。

d、设定参数,然后按“效果预览”按纽,即可观察到拼合雕塑模型的扫掠面。

e、若需修改,修改参数后重新预览,满意后确定即可。

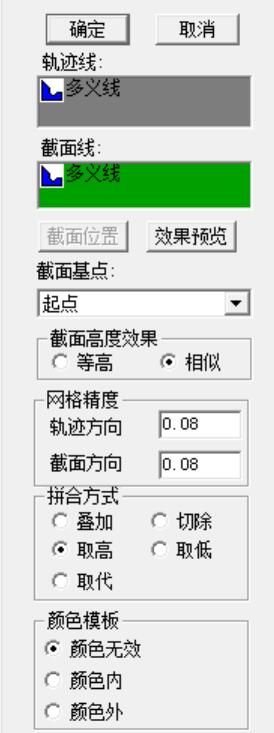

▲图 3 扫掠参数设置

扫掠面参数定义:

轨迹线:

一条或两条轨迹线。

截面线:

一条或多条截面线。

截面位置:

如果有多条截面线,需顺序

在主轨迹上指点截面位置。

效果预览预览

截面基点>>起点:

起点位于主轨迹上

截面基点>>中点:

中点位于主轨迹上

截面基点>>末点:

末点位于主轨迹上

截面基点>>左上:

左上位于主轨迹上

截面基点>>左中:

左中位于主轨迹上

截面基点>>左下:

左下位于主轨迹上

截面基点>>中上:

中上位于主轨迹上

截面基点>>中中:

中中位于主轨迹上

截面基点>>中下:

中下位于主轨迹上

截面基点>>右上:

右上位于主轨迹上

截面基点>>右中:

右中位于主轨迹上

截面基点>>右下:

右下位于主轨迹上

截面高度效果>>等高:

截面扫掠过程中,宽度有可能改变,高度不会发生变化。

截面高度效果>>相似:

截面扫掠过程中,高度及宽度等比例变化。

网格精度>>轨迹方向:

轨迹方向的精度。

网格精度>>截面方向:

截面方向的精度。

拼合方式:

规定扫掠面拼合到雕塑模型上的方式。
