几何插值曲面
由至少三条二维/三维曲线(点),生成一插值曲面并拼合到模型上。

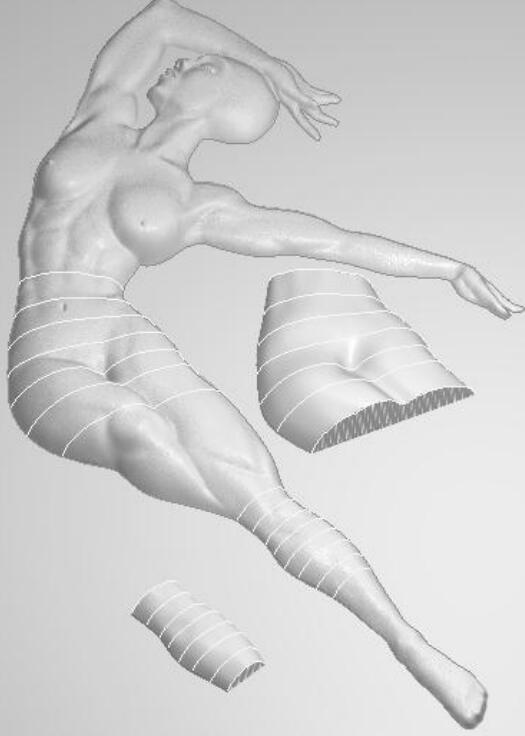

▲图 插值曲面
操作步骤:
1)选择命令“几何→插值曲面”。
2)移动鼠标到雕塑模型上的2D曲线(点)或3D曲线(点),当其改变颜色时按下鼠标左键选择曲线(点)。顺序选择至少三条方向一致的曲线(点),右键结束命令。
由至少三条二维/三维曲线(点),生成一插值曲面并拼合到模型上。
▲图 插值曲面
操作步骤:
1)选择命令“几何→插值曲面”。
2)移动鼠标到雕塑模型上的2D曲线(点)或3D曲线(点),当其改变颜色时按下鼠标左键选择曲线(点)。顺序选择至少三条方向一致的曲线(点),右键结束命令。
