几何旋转曲面
由一条2D/3D曲线绕空间的二点构成的直线旋转,生成一旋转曲面并拼合到模型上。

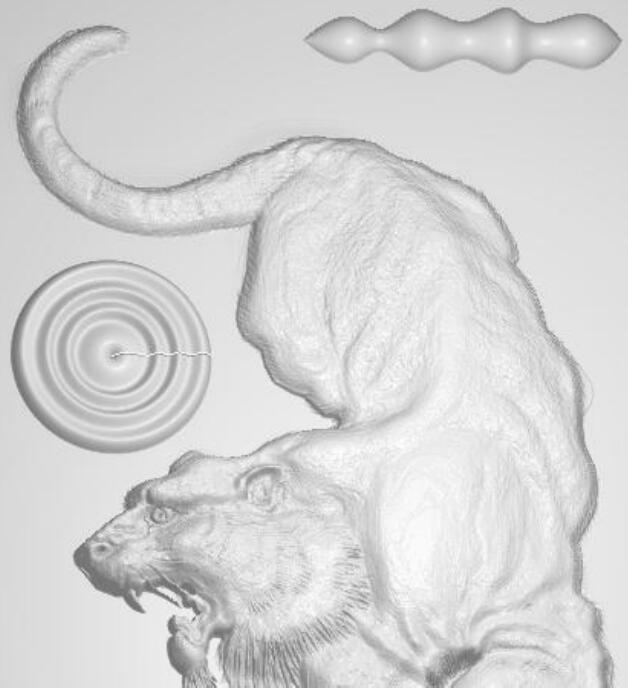

▲图 1 旋转曲面
操作步骤:
1、选择命令“几何→旋转曲面”。
2、移动鼠标到雕塑模型上的2D曲线或3D曲线,当其改变颜色时按下鼠标左键选择曲线。
3、设置参数。
4、指定旋转轴线基点。
5、指定旋转轴线方向点。旋转方向遵守右手法则,大拇指指向旋转轴的方向,其他四指的方向即旋转方向。如果旋转轴线基点及旋转轴线方向点是同一点,那么绕过基点并平行于Z轴的轴线旋转。
由一条2D/3D曲线绕空间的二点构成的直线旋转,生成一旋转曲面并拼合到模型上。
▲图 1 旋转曲面
操作步骤:
1、选择命令“几何→旋转曲面”。
2、移动鼠标到雕塑模型上的2D曲线或3D曲线,当其改变颜色时按下鼠标左键选择曲线。
3、设置参数。
4、指定旋转轴线基点。
5、指定旋转轴线方向点。旋转方向遵守右手法则,大拇指指向旋转轴的方向,其他四指的方向即旋转方向。如果旋转轴线基点及旋转轴线方向点是同一点,那么绕过基点并平行于Z轴的轴线旋转。
