几何延伸面

2021-12-11浮雕7281

模型表面的曲线沿水平方向或切向延伸生成一延伸面并拼合到模型上。

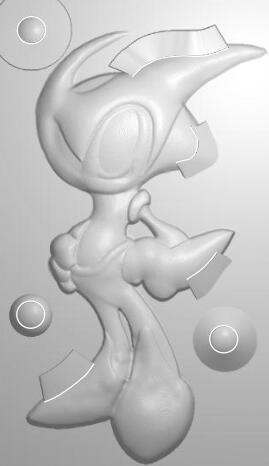

▲图 1 延伸

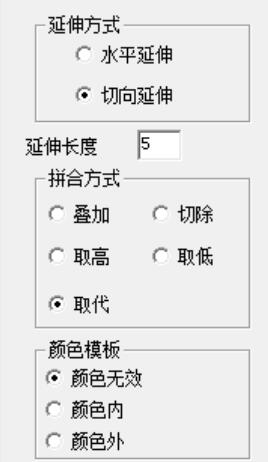

▲图 2 延伸参数设置

操作步骤:

1)选择命令“几何→延伸”。

2)移动鼠标到雕塑模型上的2D曲线,当其改变颜色时按下鼠标左键即可完成延伸过程。

说明:

1、系统自动把二维曲线投影到模型表面。

2、延伸前通常要用导动磨光磨光命令沿线磨光。

延伸面参数定义:

延伸方式>>水平延伸:

沿水平方向延伸。

延伸方式>>向延伸:

沿切向延伸。

延伸长度:

延伸长度,正值沿线的右侧延伸,负值沿线的左侧延伸。

拼合方式:

规定延伸面拼合到雕塑模型上的方式。
