几何融接面

2021-12-11浮雕10237

在二条2D曲线之间生成一过渡面并拼合到模型上。


▲图 1 融接面

操作步骤:

1)选择命令“几何→融接”。

2)融接:

a、移动鼠标到雕塑模型上的2D曲线,当其改变颜色时按下鼠标左键选择曲线1。

b、重复步骤a,选择曲线2。

c、设置参数

d、预览

说明:

1、系统自动把二维曲线投影到模型表面。

2、融接前通常要用导动磨光磨光命令沿线磨光。

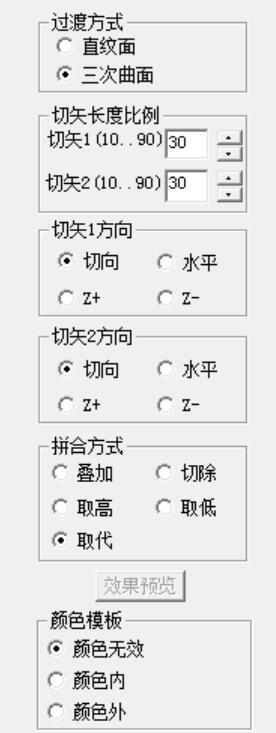

▲图 2 融接面参数

融接面参数定义:

过渡方式>>直纹面

在二曲线之间生成一直纹过渡面。

过渡方式>>三次曲面:

在二曲线之间生成三次曲面过渡面。

切矢长度比例:

控制过渡面的饱满程度。

切矢1方向:

定义曲线1处过渡面的切矢方向。

切矢2方向:

定义曲线2处过渡面的切矢方向。

拼合方式:

规定过渡面拼合到雕塑模型上的方式。
