精雕平底直角阴雕牌匾字制作方法

2021-06-05常见问题23026

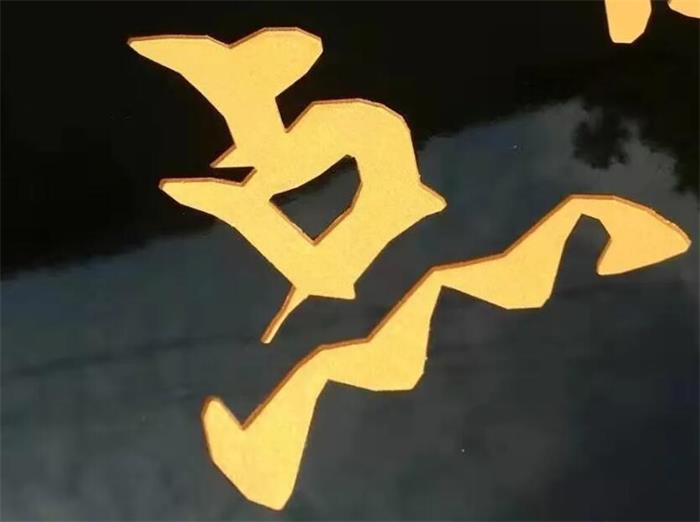

平底阴雕最常见也是最基础雕刻方法,一般PVC牌匾常用此雕法,如果不知道平底阴雕,那看看下面图片。


▲图1 平底阴雕实例

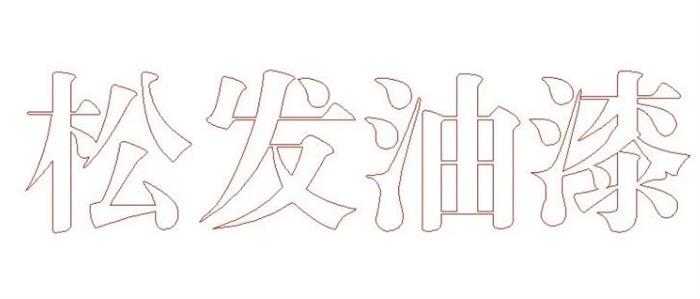

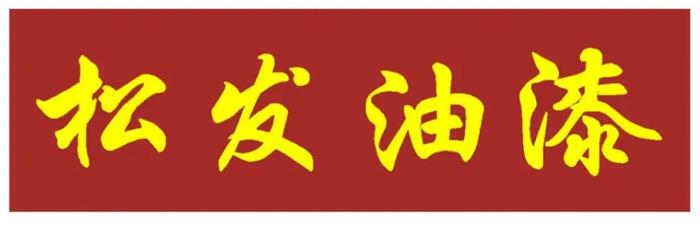

平底阴雕详细介绍方法如下,我们先建一个尺寸1000*300毫米矩形,文字还是拿松发油漆做例子,看下图。


▲图2 平底阴雕实例

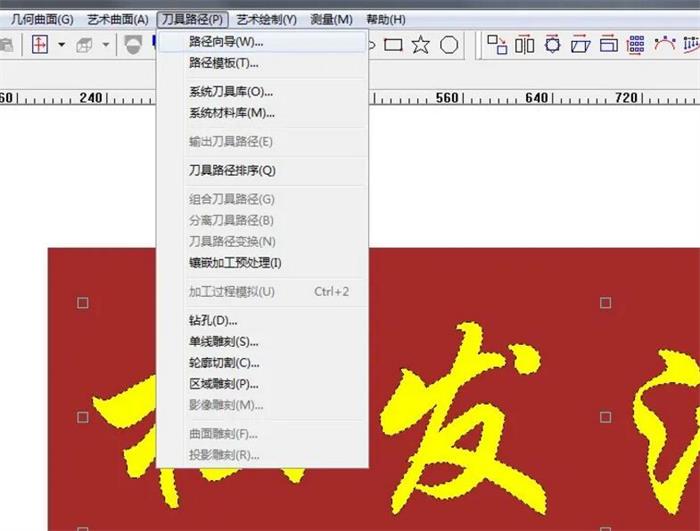

选中文字——刀具路径向导,看下图。


▲图3 路径向导

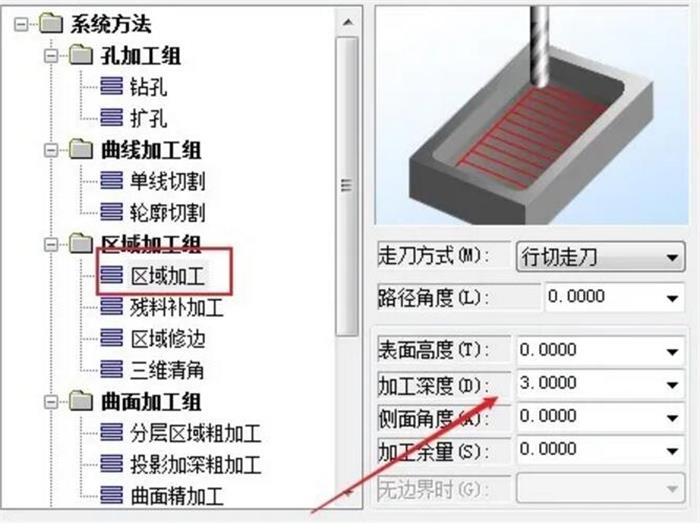

出现对话框,选择区域加工,加工深度为3毫米,看下图。


▲图4 区域加工

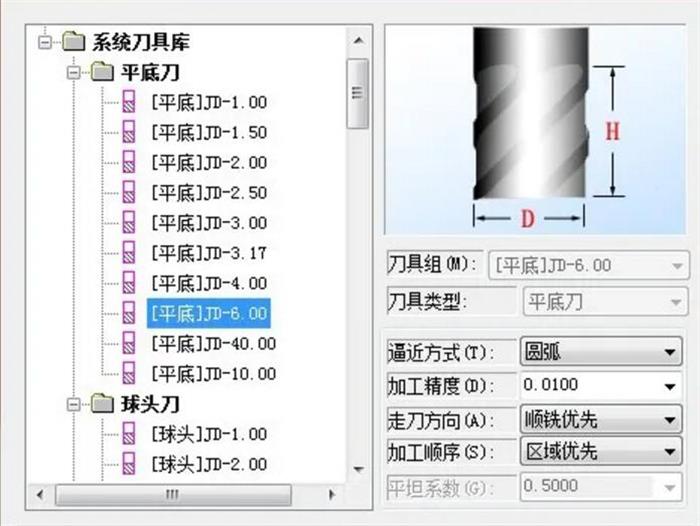

点下一步,选择刀具,我选的是6毫米平底直刀,看下图。


▲图5 选择刀具

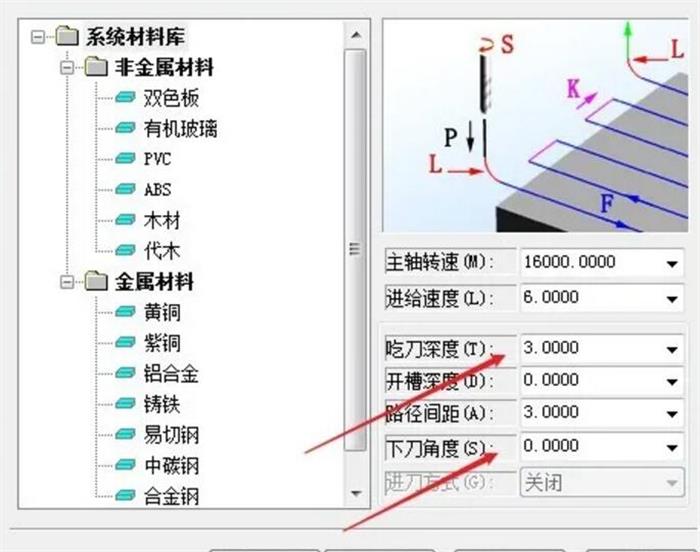

点下一步,吃刀深度3毫米,下刀角度为0,看下图。


▲图6 吃刀深度

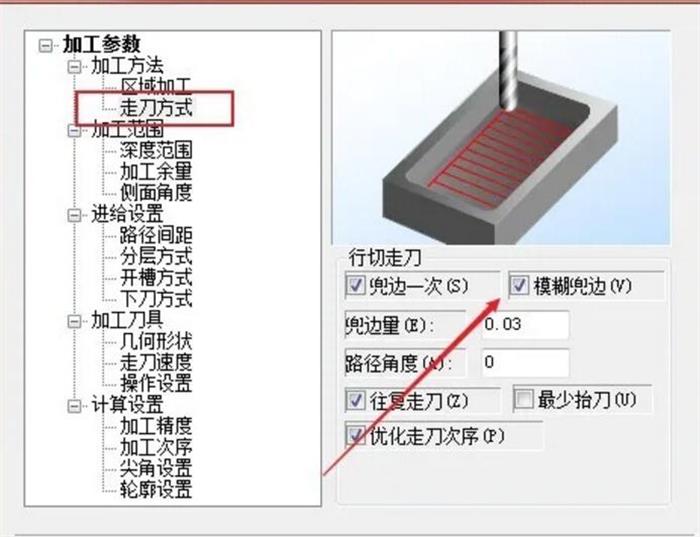

再点下一步,走刀方式,勾选模糊勾边一次,看下图。


▲图7 吃刀深度

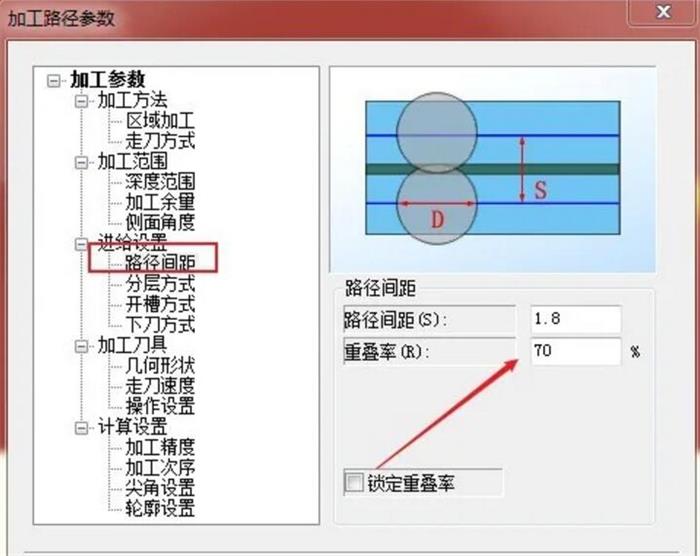

路径间距,设置70%,这样基本上看不出刀路印,如果太低,那平底就会出现刀路印,这样影响美观,下图。


▲图8 路径间距设置

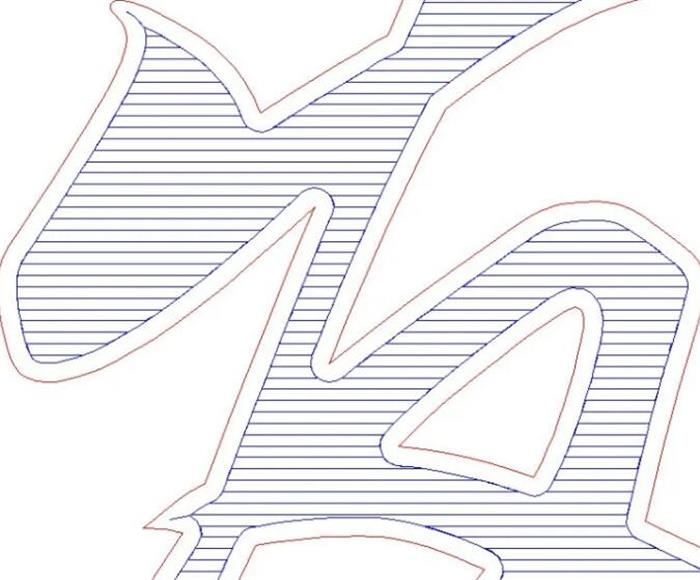

其它不用特别设置,点完成,那我们看看路径。


▲图9 字的路径

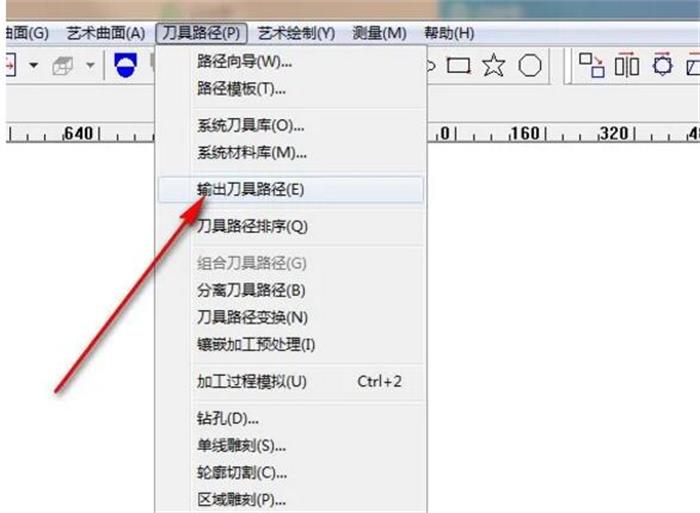

最后全部选中,输出路径,看下图。


▲图10 路径向导

保存一下位置,取个名字,拾取二维点,定位定在左下角就行了,那我们仿真一下看看效果吧。

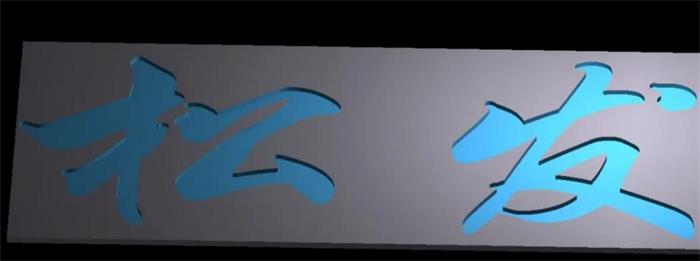

▲图11 模拟效果

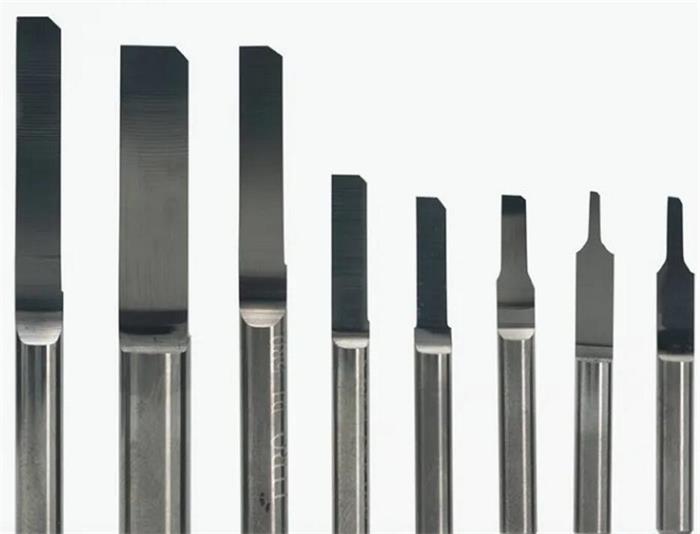

底部很光滑,没有刀印,如果你不知道用什么刀的话,看下图。


▲图12 平底刀

这种刀雕平底非常好用,小到1.5,大到12等各种规格,好了,今天就分享到此,谢谢!
