CAD图怎么导入精雕做路径?

2021-05-31常见问题44764

一:准备好CAD

CAD注意细节:

①先画一个外框尺寸(1220×2440的,横画);

②在外框里面画你想要的造型(画的时候注意你是要单线雕刻,还是轮廓雕刻。此处很重要);

③画好CAD以后记得保存为“DXF”格式

④关闭你画好的CAD(打开状态是导入不了的)

二:双击“NCSERVER”软件。《此软件不打开不会生成程序》;

三:双击打开“精雕”软件

CAD 2020.jpg

▲图1 CAD 2020

“精雕软件”内部操作细节:

①、导入CAD位置《打开软件之后在左上角找到“打开软件”――点击“输入”――点击“二维图形”――找到你画好的“DXF”格式的CAD――双击该CAD――点击“鼠标左键”――图形就导入“精雕软件”》

②、导入了CAD图形以后就可以做程序了《这个图形就需要根据你想要的效果进行:单线雕刻;轮廓雕刻;区域雕刻等》《此处后面在详细讲解》

③、做好程序了以后需要输出程序《先全选整个图形――点击“路径导出”――把版本选择为“4.0X”――点击“拾取二维点”――点击“图形的左上角的点做为该二维点”――把“安全高度改为50”――“抬刀高度改为50”――“加工速度改为10000”――“进给改为10000”――“删掉程序头围”――点击“确定”》;

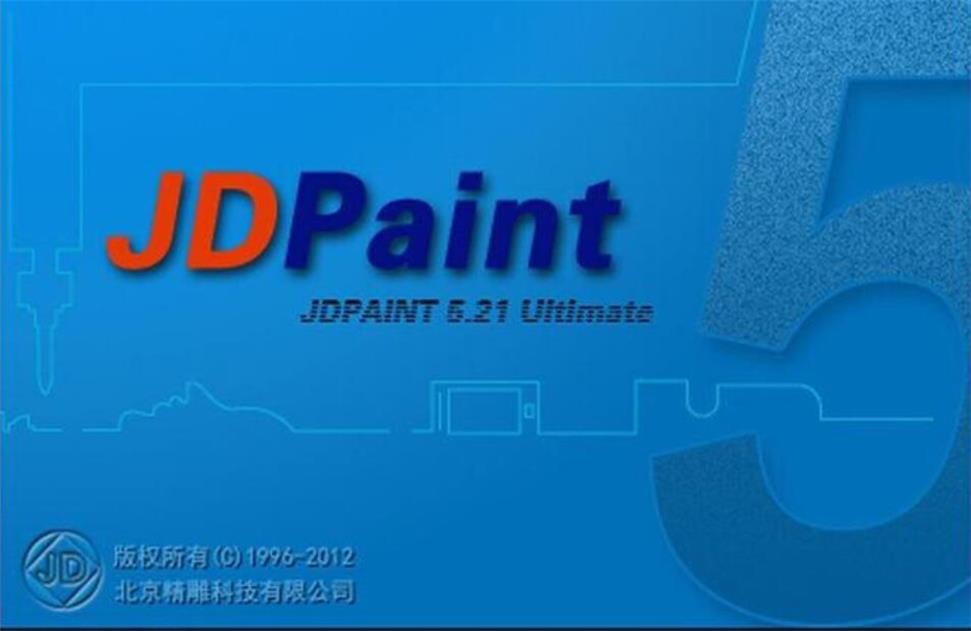

▲图2 JDPaint 5.21

四:在你保存的位置打开“你所保存的文件名称”用“记事本”打开;

五:写上自己家对应的下料机“程序头尾”。
