精雕软件浮雕设计流程是什么?

2021-05-31常见问题15467

用精雕软件做浮雕设计流程非常简单,就是画好图后,做雕刻路径,然后路径导入雕刻机雕刻即可。下面简单介绍具体步骤。

1、导入参考图片

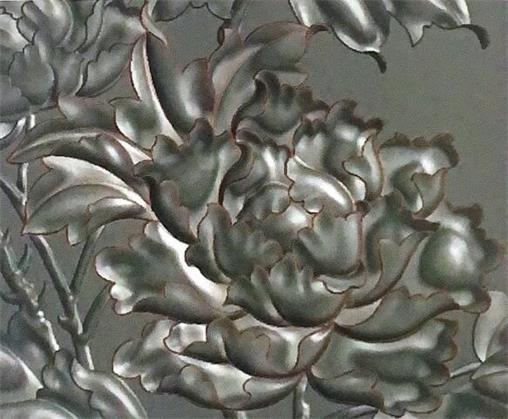

首先把要设计的参考图导入精雕软件中,如下图。


▲图1

2、绘制线条

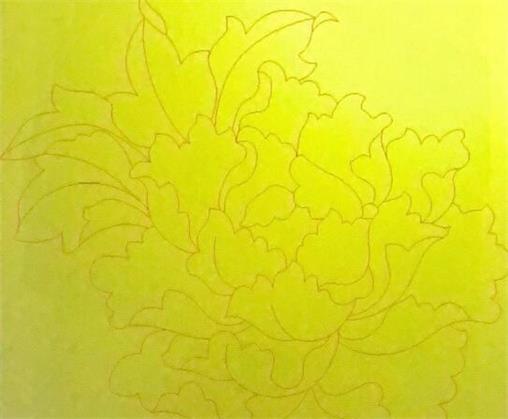

根据这个参考图绘制出线条如下图所示。


▲图2

3、新建模型

根据绘制好的线条新建一个雕塑模型,主要目的是对这个模型的整体特征进行修改。


▲图3

4、填色

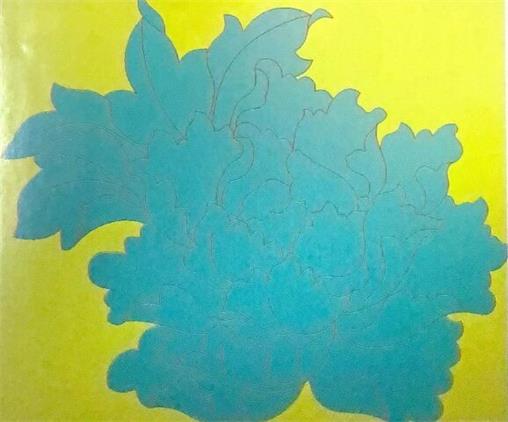

填色、给画好的这些线条填上一个颜色,起到把背景和线条分离的效果如下图所示。


▲图4

5、冲压

冲压、给模型冲压--个高度,这个高度就是雕刻的深度,具体深度要根据客户的要求来定如下图所示。


▲图5

6、分色

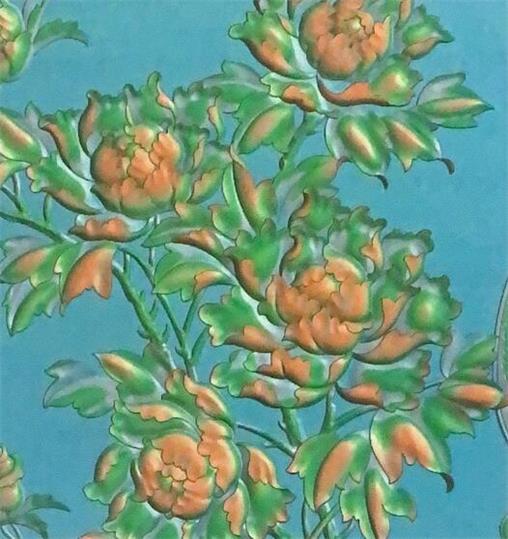

分色、根据绘制的线条,把每个区域分出不同的颜色,主要目的是利用颜色模板达到操作只影响特定区域的效果,如下图所示。


▲图6

7、去料

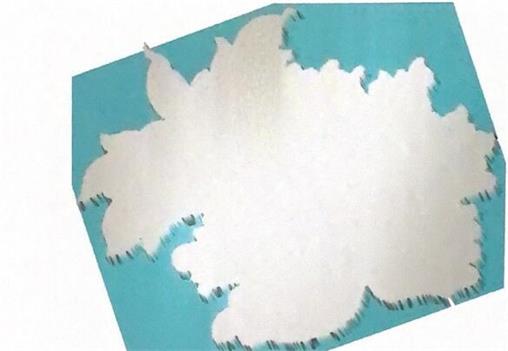

去料是做浮雕最常用的命令,通过把多余的高度去掉,从而完成浮雕曲面的造型,如下图。


▲图7

8、编程,出路径

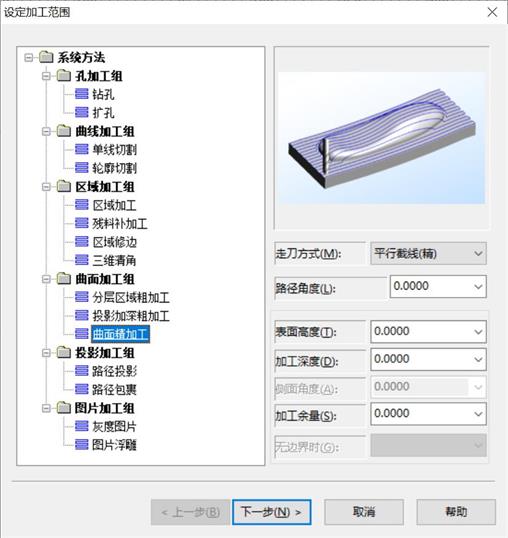

路径是指雕刻机能识别的代码,机器通过这些代码,对我们所设计的产品进行雕刻加工,如下图。


▲图8
