单线雕刻

2021-05-19雕刻路径30319

单线雕刻功能用于雕刻加工各种形式的曲线,雕刻的图形可以不封闭、可以自交。单线雕刻的参数包括半径补偿、定义补偿值、延伸曲线端点、反向重刻一次、最后一层重刻和保留曲线高度,参考图1。


▲图1 单线雕刻参数

半径补偿

任何切割刀具都有一定的直径,如果把轮廓曲线直接当作刀具轨迹进行切割,必然造成实际外形尺寸和设计尺寸之间存在一个刀具半径的偏差,外轮廓偏小,内轮廓偏大,这个时候,需要半径补偿。半径补偿的方式有线上、向左和向右三种。

1)线上表示不进行补偿;

2)向左表示路径向左偏移一个值;

3)向右表示路径向右偏移一个值。

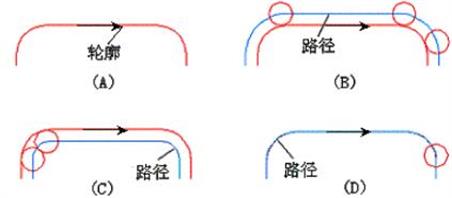

如图2所示,在用平底刀加工一个平面曲线(图A)时,刀具可以根据需要向左偏移(图B),或向右偏移(图C),或不偏移(图D)。


▲图2 半径补偿

定义补偿值

通常情况下,补偿值由选用的刀具和雕刻形状自动计算的。当然用户也可以选中这个复选框,定义一个固定的半径补偿值。当半径补偿方式为线上时,该项不可用。

延伸曲线端点

将不封闭的曲线两端延伸一段距离,以便改变下刀及抬刀的位置。

反向重刻一次

当分层雕刻时,每层雕刻路径都会反向重刻一次。

最后一层重刻

当分层雕刻时,在雕刻最后一层反向重刻一次。

保留曲线高度

系统将三维曲线转换成刀具路径,保留原有的曲线高度,将平面曲线转换成高度等于0的刀具路径。
