钻孔与扩孔雕刻

2021-05-19雕刻路径22663

钻孔雕刻

钻孔雕刻方法用于生成钻孔路径,雕刻参数如图1所示。


▲图1 钻孔雕刻参数

贯穿距离

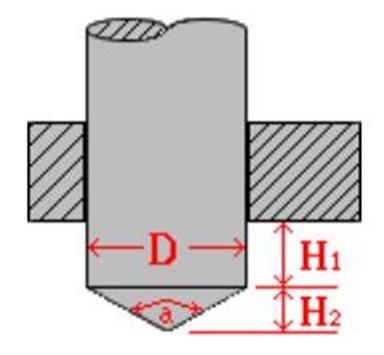

加工通孔时,钻头去除刀尖补偿后多钻出的距离,即图2中的H1。


▲图 2 贯穿距离和刀尖补偿

刀尖补偿

由于钻孔刀具的顶部为锥形,为了保证在某深度范围内所钻孔的直径都是钻头的直径,故需要多往下钻刀具锥形部分的高度值H2。

排屑高度

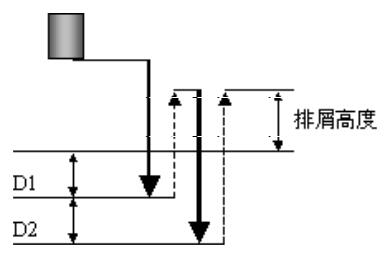

在分层钻孔时,为保证排屑,钻孔到一个深度位置时,刀具需要向上提刀,脱离加工工件。排屑高度表示刀具距离材料表面的高度,如图3所示。


▲图3 排屑高度

过滤重点

将位置重复点过滤掉,只留下不重合的点。

保留原始高度

选择这个复选框,则在钻孔的时候,为各孔保留各自的高度,主要用于加工空间点。

扩孔雕刻

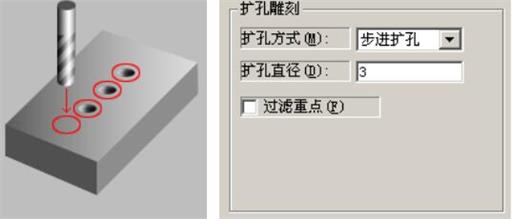

扩孔雕刻用于扩大现有圆孔直径,也可用于切割比刀具直径大的通孔。扩孔的雕刻参数如图4所示。


▲图4 扩孔雕刻参数

扩孔方式

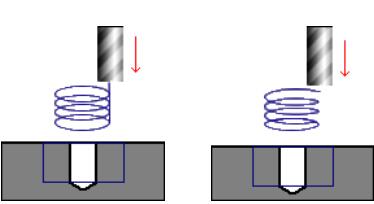

扩孔雕刻一共有两种进刀方式,即步进扩孔和螺旋扩孔,如图5所示,左边的图为步进扩孔,右边的图为螺旋扩孔。步进扩孔每一层的路径在一个水平面上,在某位置处下刀或抬刀排削。螺旋扩孔以螺旋线方式下刀到某层的深度,再在该深度兜一个圆扩孔。


▲图5 扩孔雕刻方式

扩孔直径

扩孔直径大小应当为孔的最终直径大小。当扩孔直径比刀具直径小时,系统不能生成扩孔路径。

过滤重点

将位置重复点过滤掉,只留下不重合的点。

特征取点

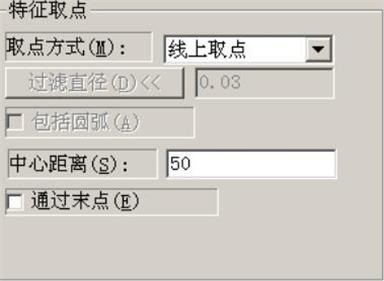

为了方便的获得钻孔或扩孔的圆心点,扩孔雕刻和钻孔雕刻都提供特征取点功能。特征取点的参数包括取点方式、过滤直径、包括圆弧、中心距离和通过末点等,如图6所示。


▲图6 特征取点的参数

取点方式

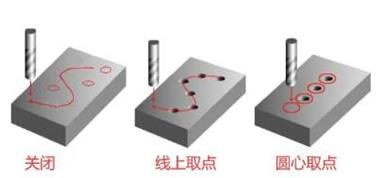

特征取点的方式主要有关闭、线上取点和圆心取点三种,示意图如图7所示。


▲图7 取点方式

1)关闭,不提取任何特征点;

2)线上取点,按一定的间距在线上取点;

3)圆心取点,按照半径大小和高度位置过滤圆或圆弧的中心点作为钻孔或扩孔中心。

过滤直径

用于提取圆心,如果过滤直径<=0.0,系统将不过滤圆弧直径。否则系统仅仅提取直径等于过滤直径的圆心。点击“过滤直径”按钮,提取示例圆弧的直径。

包括圆弧

用于提取圆心钻孔,提取点在圆弧的中心。

中心距离

用于线上取点,指定点在曲线上的距离。

通过末点

用于线上取点,能够均匀处理中心距离,使得最后一个点正好通过曲线的末点。
