编辑加工路径

功能：

提供的功能很多，包括修改路径的加工参数，编辑生成该路径的加工域，观察路径的属性，重新排列路径的顺序，删除路径组中比较短的路径，显示、隐藏或者选择观察该路径，重算、清空、删除、拷贝和分析该路径，对该路径的坐标变化、打印功能和重命名。

操作有两种方式，一种是鼠标双击编辑，另一种是右键编辑。

操作1：

鼠标双击树中的任何一个刀具路径，都可以弹出生成该刀具路径的雕刻路径参数对话框，可以对参数进行修改，包括路径的颜色和名字。修改完后，该刀具路径前面的图标会出现红色标记，以告知用户，生成该路径的参数已经修改，路径应该重新计算。雕刻路径参数对话框在前面已经介绍过，这里不再讲述。

操作2：

在该路径上单击鼠标右键，弹出如图1所示的菜单，这个菜单共有16个命令，下面一一讲述这些命令。

▲图1 编辑路径

加工参数

和双击该刀具路径的效果是一样的，用于修改加工参数。

加工区域

是对生成该路径的加工域进行编辑，可以重新拾取要加工的曲面和曲线。如果对加工域进行了修改，则该路径前面的图标会有红色标记，表示生成该路径的参数发生了变化，需要重新生成路径。

加工刀具

选择这个命令，可以弹出刀具对话框，对加工中使用的刀具进行编辑。

路径属性

选择该命令，可以弹出“刀具路径信息”对话框。在该对话框中记录了刀具路径的一些信息，如该路径组中路径的条数、路径组的坐标范围、定位高度、安全高度、路径段数和长度等。

重算

重算：是重新计算生成当前刀具路径组。

分析

自动调用菜单“刀具路径”->“分析刀具路径”命令，对当前选中的路径进行路径分析。

路径显示和隐藏

这两个命令可以显示或者隐藏当前操作的路径组。

选择观察

可以将当前选择的路径放置在视图窗口的中间。

清空和删除

路径清空：

是将该路径从显示界面上删掉，而加工方法仍然在树上保留，清空的路径需要重算才能恢复；

路径删除：

是删除当前的路径组，但加工域保留。

拷贝

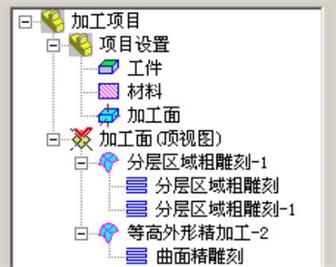

这个命令是将当前选中的路径再复制一个，放到这个路径的后面。将加工域“分层区域粗雕刻-1”下的分层区域粗雕刻路径拷贝一个，可以看到这个加工域下面多了一个路径，如图2所示。

▲图2 拷贝路径

删除短路径

选择该命令，弹出“删除短路经”对话框。该命令可以删除当前路径组中小于一定长度的路径。

坐标变换

这是一个弹出式菜单，如图3所示。

▲图3 坐标变换命令

它包括路径平移、路径旋转、路径镜像和路径结点。这些命令的操作对象都是当前的路径组，其方法同“路径编辑”菜单中的对应命令相同。

打印

自动调用菜单“加工项目”->“路径打印”命令，打印当前操作的路径组信息。

重命名

这个命令可以修改当前加工面的名称。对话框如图4所示，填入新的名称后点“勾”按钮即可。

▲图4 重命名
