路径镜像变换

2021-05-23雕刻路径16450

对选择的路径以某一条直线为对称轴,进行对称映像或对称拷贝。镜像变换的导航工具栏选项如图1所示。


▲图1 镜像变换导航工具栏选项

参数定义:

水平镜像:

对路径在水平方向上进行镜像。

竖直镜像:

对路径在竖直方向上进行镜像。

复制图形:

选择此选项为镜像拷贝,不选择此选项则为镜像移动。

根据对称轴的不同,镜像变换可分为以下三种方式:

1、任意角度镜像:所定义的对称轴为任意角度方向的直线;

2、水平镜像:对称轴为过路径的中心且与X轴平行的直线;

3、竖直镜像:对称轴为过路径的中心且与Y轴平行的直线。

1、任意角度镜像

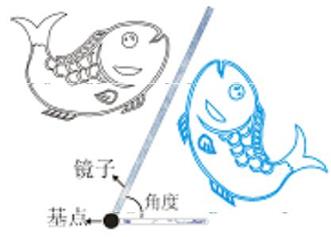

定义任意一角度的直线为对称轴来对选择的路径进行镜像。如图2所示。


▲图2 任意角度镜像变换

实现方法:

(1)选择路径对象;

(2)启动镜像命令;

(3)输入基点;

(4)输入镜像角度。

操作步骤:

1)择路径对象:在屏幕上拾取要进行镜像变换的路径,可拾取多个路径对象。

2)启动镜像命令:点击“路径编辑”->“2D镜像”菜单项,启动命令。

3)请输入基点:定义镜像轴的基点。

4)请输入镜像角度:定义镜像轴的角度,可直接输入角度值,也可移动鼠标确定一点,通过基点与这个点之间的方向矢量来定义角度。角度值为绕基点从X轴正向逆时针转过的角度。

5)请输入基点:定义下一次镜像的基点,或单击右键结束。继续输入坐标,可对选中的路径进行多次镜像操作。

2、水平和竖直镜像

以过路径中心且与X/Y轴平行的直线作为对称轴来对选择的路径进行镜像。

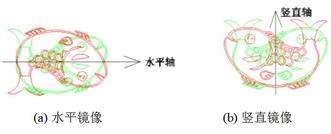

▲图3 水平镜像和竖直镜像

实现方法:

(1)选择镜像对象;

(2)启动水平镜像或竖直镜像命令。

操作步骤:

1)选择镜像对象:

在屏幕上拾取要镜像的路径,可拾取多个路径对象。

2)启动水平镜像或竖直镜像命令:

点击“路径编辑”->“2D镜像”菜单项,启动命令,点击导航工具栏中的“水平镜像”或者“竖直镜像”按钮。
