分层区域曲面粗雕刻

2021-05-20雕刻路径11368

分层区域粗雕刻是一层一层的切削工件,在加工过程中,控制刀具路径在固定深度切削,像等高线一般,和精加工中的等高外形加工相对应。该方法主要用于曲面较复杂、侧壁较陡峭或者较深的场合。由于分层区域在加工过程中高度保持不变,所以该加工方法能够大大地提高切削的平稳性。

分层区域曲面粗雕刻的雕刻参数如图1所示。


▲图1 分层区域粗雕刻参数

走刀方式:

分层区域粗加工提供了三种走刀方式,分别为行切走刀、环切走刀和螺旋走刀。这三种走刀方式的参数和区域粗雕刻的完全一致。

模型外部开阔:

模型外部开阔是说这个模型是一个凸的加工模型,模型的外部是开阔的。在加工的时候,外面的那个环的开槽和下刀都可以省略了,减少了路径,提高了加工效率。图2a 所示的图形没有选择外部开阔,如2b 所示的图形选择了外部开阔。

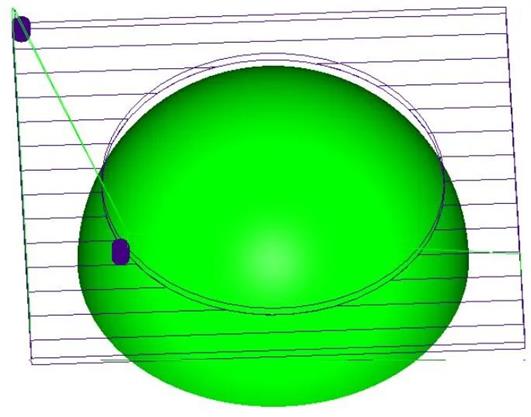

▲图2a 没有选择外部开阔

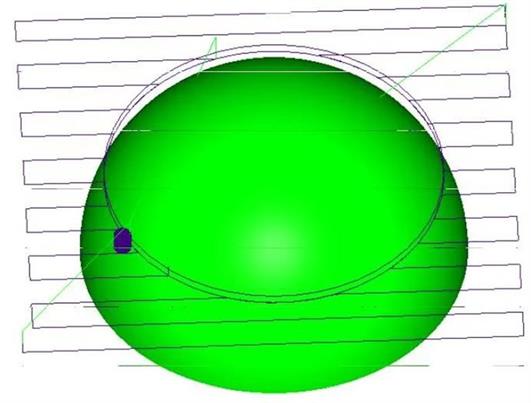

▲图2b 选择外部开阔

加工平面:

在加工模具的时候如果有平面,平面有时会在分层的中间,平面加工不到位,直接进行精加工容易断刀,选择这个选项,则会在平面上面生成一层路径,保证平面的表面余量。

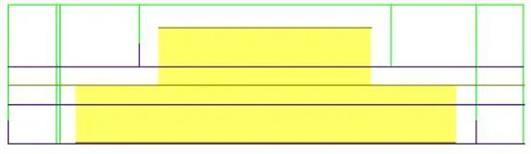

如图3a所示,该路径有个平面台阶,如果不选择加工平面,可以知道平面上将有很大的残料没有清除,如果选择了加工平面,生成的路径如图3b所示,平面上面有一层路径,加工的比较彻底。


▲图3a 没有选择加工平面


▲图3b 选择加工平面
