等高外形

2022-04-08雕刻路径6916

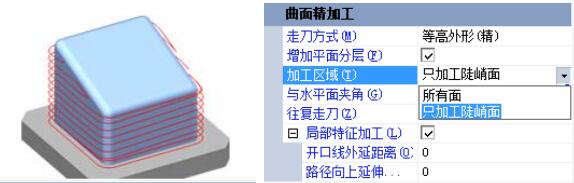

等高外形精加工主要用于加工曲面较复杂、侧壁较陡峭的场合。等高外形精加工在加工过程中每层高度保持不变,从而可以提高机床运行的平稳性和加工工件的表面质量。该加工方法常和只加工平坦面(平行截线加工的一种模式)结合使用,特别适用于现代高速加工。等高外形的走刀参数如图所示:


▲图 1 等高外形

参数定义:

增加平面分层:

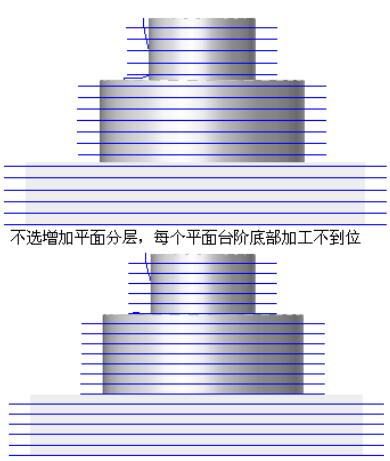

选择该选项,等高路径会在平面处添加一层路径,以便更好的加工平面与侧壁面的根缝处。如图:


▲图 2 增加平面分层

加工区域:

所有面:加工当前加工域中所选的全部曲面,如图所示:


▲图 3 所有面

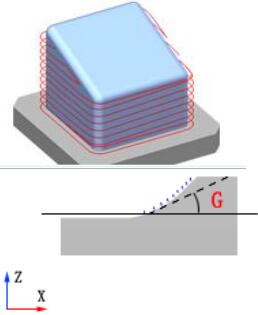

只加工陡峭面:根据用户设定的【与水平面夹角】,软件会删除平坦面上生成的等高路径部分,保留陡峭区域的等高路径,选择该选项能适当提高路径的加工效率。参考【角度分区】加工模式中只加工陡峭面。


▲图 4 只加工陡峭面

局部特征加工:

设置开口线外延距离和路径向上延伸大小进行局部特征加工。
