径向放射

2022-04-09雕刻路径5089

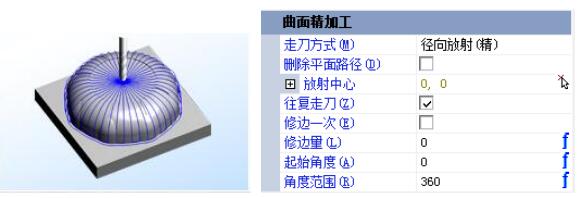

径向放射精加工主要适用于类似于圆形、圆环状模型的加工,路径呈扇形分布。径向放射精加工的加工参数如图所示:


▲图 径向放射

参数定义:

放射中心:

放射走刀路径收缩处的位置,就是生成放射路径的中心。用户可以自己指定,也可以选择图形的中心作为放射中心。放射中心必须落在边界曲线中间。一般情况下,用户可以选用一些特征点,如曲面中心或边界中心作为放射加工的中心。

修边一次:

选择该选项,系统会在加工完成时沿外轮廓修边一次,系统默认不选。参考【平行截线】。

修边量:

只有选修边一次,修边量才起作用。

起始角度:

第一条放射路径与 X 轴正向之间的夹角,一般在 0~360 度之间。

角度范围:

用于确定加工的角度区间,是起始路径沿逆时针方向旋转,到达终止路径时经过的角度范围。该值必须小于等于 360 度。
