环切走刀

2021-05-19雕刻路径21452

环切走刀是沿边界曲线环绕走刀。环切走刀的参数包括最少抬刀、从内向外走刀、环切并清角,参考图1。参数中的最少抬刀同行切走刀中的最少抬刀的意义是一样的。


▲图1 环切走刀参数

从内向外走刀:

环切方向包括“从内向外”和“从外向内”两种。选择该项为“从内向外”,加工时,在加工走刀过程中刀具在区域中间下刀,在整个切削过程中切削量比较均匀;不选该项,则为“从外向内”,刀具从最外面开始雕刻,逐步向内走刀,它主要用于一些薄壁件的雕刻,如图2所示。

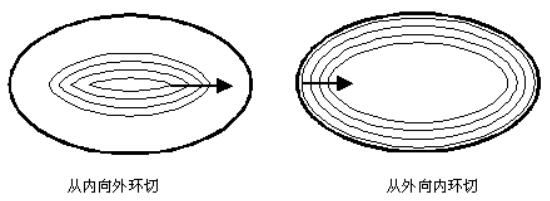

▲图2 环切方向

环切并清角:

当刀具路径重叠率低于50%时,选中这个复选框,加工时将尽量清除内角残留材料,否则在区域内部容易留下残料,如图3所示。

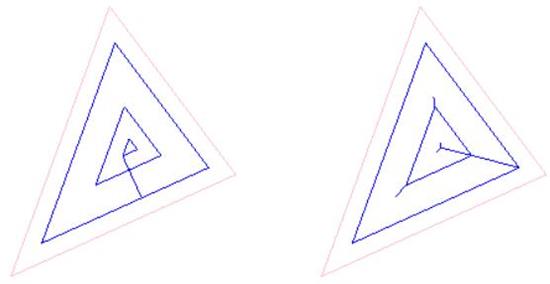

▲图3 环切清角

折线连刀:

在进行环切走刀的时候两个环之间如果直接用直线连过去,会损伤刀具,应该沿着加工方向画一个Z形折线连过去,效果就比较好,如图4所示,坐标的路径没有选择折线连刀,右边的选择了折线。

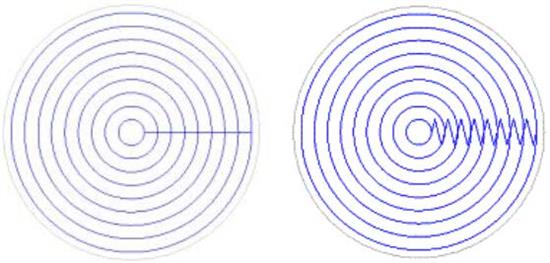

▲图4 折线连刀

光滑路径:

该项功能在环切并清角选中时才起作用,将清角路径变得光滑,如图5所示。

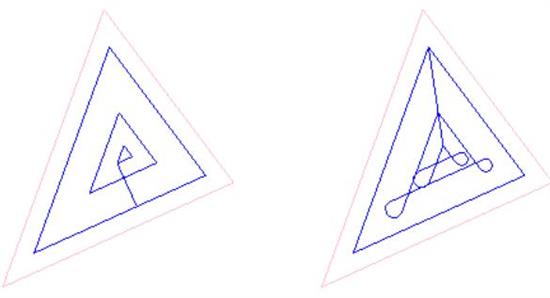

▲图5 光滑路径
