路径缩放变换

2021-05-23雕刻路径15000

将选择的路径按照一定的比例进行放大或缩小变换。如图1所示。


▲图1 缩放变换

实现方法:

(1)选择要变换的路径对象;

(2)启动放缩变换命令;

(3)在对话框中定义放缩参数和选项。

操作步骤:

1)选择图形对象:

在屏幕上拾取要放缩的路径。

2)启动放缩变换命令:

点击“路径边界”->“2D放缩”菜单。

3)在对话框中定义放缩参数和选项:

在弹出的放缩变换对话框(图2)中定义放缩比例因子、放缩中心点和其它变换选项,点击“确定”按钮结束。

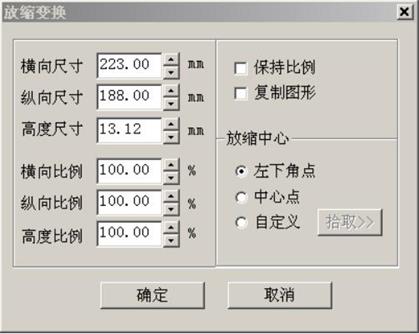

▲图2 放缩变换对话框

参数选项:

放缩变换对话框中的参数和选项定义如下:

横向尺寸:

输入图形变换后的横向尺寸(X轴方向尺寸)。

纵向尺寸:

输入图形变换后的纵向尺寸(Y轴方向尺寸)。

高度尺寸:

输入图形变换后的高度尺寸(Z轴方向尺寸)。

横向比例:

输入放缩变换后的横向百分比(X轴方向尺寸变换倍数)。

纵向比例:

输入放缩变换后的纵向百分比(Y轴方向尺寸变换倍数)。

高度比例:

输入放缩变换后的高度百分比(Z轴方向尺寸变换倍数)。

保持比例:

选中此选项,则在变换时保持原路径的比例,即横向、纵向和高度按等比例进行放缩。若要进行等比例放缩,要先选中该选项,再调整横向或纵向的尺寸或比例。

复制图形:

放缩变换同样也有拷贝和移动两种方式。选中此选项为拷贝方式,变换后保留原路径;不选该选项为移动方式,变换后删除原路径。

放缩中心:

放缩变换前后,路径在放缩中心位置不变。

放缩中心常常为路径的左下角点或中心点,也可以选择[自定义]选项,然后点击“拾取〉〉”按钮,通过“点发生器”确定一点来作为放缩中心。

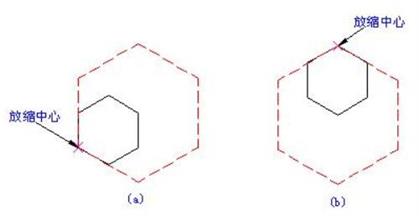

放缩中心不同,变换后的路径位置不同。如图3。


▲图3 不同的放缩中心点

说明:

可以对路径在横向、纵向和高度进行等比例或不等比例的缩放变换。在对话框中确定放缩比例因子有两种方式:

(1)输入变换后路径在横向、纵向和高度的尺寸大小,系统自动计算出比例因子;

(2)以百分比的形式,输入路径在横向、纵向和高度的尺寸变化比例。

对话框中的这两种方式是相互关联的,当输入“横向尺寸”、“纵向尺寸”或者“高度尺寸”时,“横向比例”、“纵向比例”或者“高度比例”也随着变动。反之当输入比例数值时,尺寸数值也随着变动。
