残料高度清根

2021-05-20雕刻路径10999

残料高度清根多用于浮雕残料的去除的和曲面精修加工。在加工过程中,由于所用刀具过大等原因,会导致有的地方加工不到而留下残料。残料高度清根能够根据上把刀具(或者上道工序路径)和精加工刀具自动加工这些残料。

残料高度清根可以通过指定上把刀具来去除余量,也可以选择上道工序的刀具路径来去除残料。当选择了路径时系统会自动将所选路径作为上道工序路径。实际应用中,上道工序路径往往已经存在,因此通常选取路径作为上道工序路径,并且计算速度更快。残料高度清根的雕刻参数如图1所示。


▲图1 残料高度清根加工参数

路径角度:

残料高度清根生成的路径和X轴正方向的夹角。

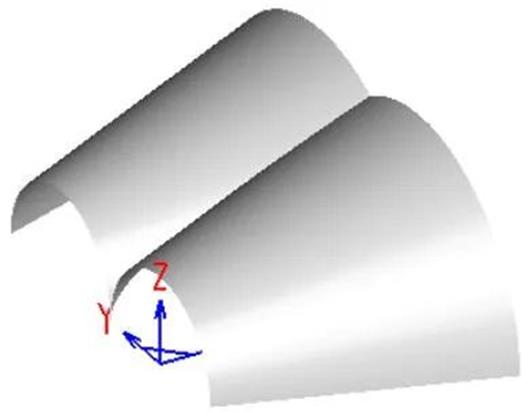

(a)原始曲面图

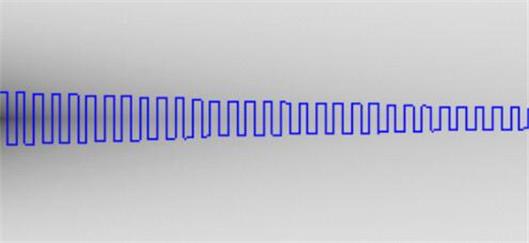

(b)路径角度90度(凹陷部分俯视图)

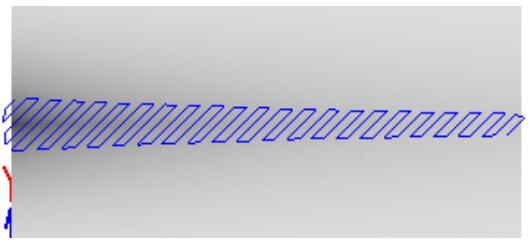

(c)路径角度45度(凹陷部分俯视图)

▲图2 残料高度清根中的路径角度

上道工序所用参数:

设置上把刀具的参数。点击“载入刀具”按钮,可以从刀具库中选择上道工序使用的刀具。

用所选路径作为上道工序路径:

残料高度清根可以通过指定上把刀具来去除余量,也可以选择上道工序的刀具路径来去除残料。当选择了路径时系统会自动将所选路径作为上道工序路径。

路径分层:

如果零件有较深的沟槽,可以在分层方式中设置参数将加工路径分层。如图所示3所示。

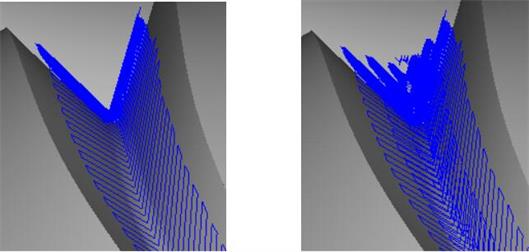

▲图3 残料高度清根路径分层
