指定上把刀具

2022-04-05雕刻路径6350

指定上把刀具这种残料定义方式主要是利用指定的上把刀具和上把刀具的加工余量参数自动计算出残料模型,从而生成清除残料的补加工路径。

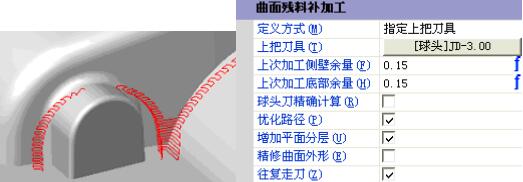

▲图 指定上把刀具

参数定义:

上把刀具:

点击刀具按钮,将弹出当前刀具列表。用户可以在当前刀具列表中选择上把刀具。

上次侧壁余量:

设置上把刀具加工后的侧壁余量。

上次底部余量:

设置上把刀具加工后的底部余量。

球头刀精确计算:

当上把刀具为球头刀时,选择该选项可以使残料计算更准确,该参数主要用于精加工前去除角落残料。

优化路径:

选择该选项,将优化残料补加工路径,减少无效路径。

增加平面分层:

在加工模具的时候如果有平面,当平面位置有残料且不在分层高度上时,平面加工不到位,直接进行精加工吃刀量大,影响加工质量。

选择该选项,将在平面位置增加一层路径,保证平面加工到位。

精修曲面外形:

可以通过设置一定的修边量和修边速度比率,有效地改善加工刀具(特别是牛鼻刀)在加工陡峭侧壁时的切削状态,降低切削振动,避免了由于吃刀量过大引起的弹刀现象,同时也提高刀具的耐用度。

往复走刀:

选择该选项,将生成往复走刀路径;不选该选项,将生成单向走刀路径。
