指定刀具直径

2022-04-06雕刻路径7542

指定刀具直径,系统认为上把刀具的类型与当前刀具相同。该加工方法主要使用平底刀和锥刀。刀具直径指刀具的底直径,系统根据直径差计算残料。

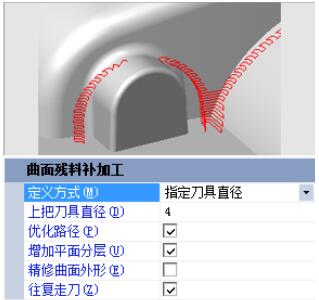

▲图 指定刀具直径

参数定义:

上把刀具直径:

用户可以直接设置上把刀具直径。

优化路径:

选择该选项,将优化残料补加工路径,减少无效路径。

增加平面分层:

在加工模具的时候如果有平面,当平面位置有残料且不在分层高度上时,平面加工不到位,直接进行精加工吃刀量大,影响加工质量。

选择该选项,将在平面位置增加一层路径,保证平面加工到位。

精修曲面外形:

可以通过设置一定的修边量和修边速度比率,有效地改善了粗加工刀具(特别是牛鼻刀)在加工陡峭侧壁时的切削状态,降低切削振动,避免了由于吃刀量过大引起的弹刀现象,同时也提高刀具的耐用度。

往复走刀:

选择该选项,将生成往复走刀路径;不选该选项,将生成单向走刀路径。

注意:

【指定刀具直径】此种残料定义方式只适用于上把刀具和本次刀具为同类型的场合,否则计算的残料模型不准确,会导致残料补加工路径的刀具吃刀量过深。
