旋转面雕刻

2021-05-20雕刻路径20849

旋转加工主要用于加工旋转体工件。在生成路径时,需要首先通过坐标变换,以便让模型的旋转轴和X轴平行。之后,分别生成旋转加工的粗加工路径和精加工路径。

譬如,图1为一个起子把模型,通过旋转变换,再生成旋转加工路径,如图2所示。


▲图1 起子把

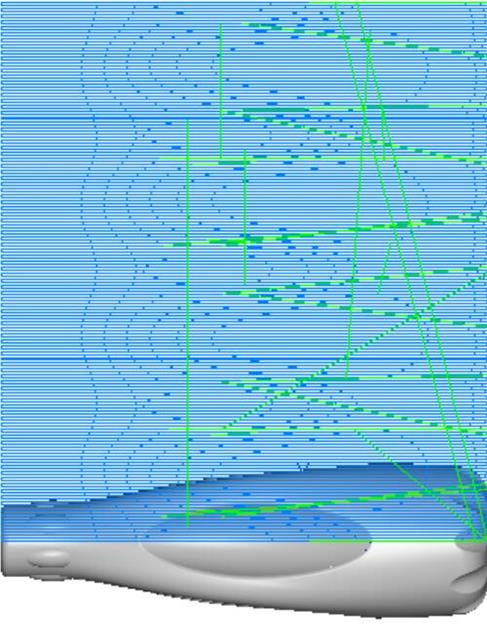

▲图2 生成的路径

旋转加工的雕刻参数有往复走刀、连刀高度、起始X位置、终止X位置、起始角度和终止角度,如图3所示。

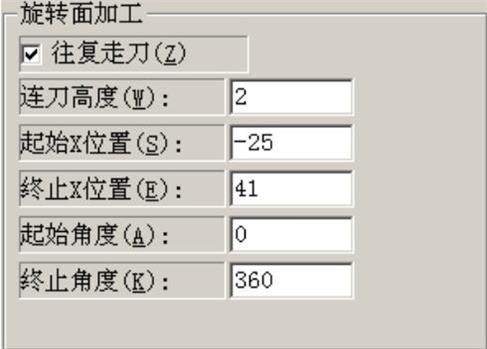

▲图3 旋转面加工参数

往复走刀:

选择该选项,加工时刀具会在两相邻路径间一来一往走动加工,不存在空行程。否则,刀具将往某一方向走刀时加工,之后空程走回,再进行加工。

连刀高度:

连接两行路径的线段相对路径位置的高度,避免因为连刀而过切工件。

起始X位置和终止X位置:

通过这两个参数可以确定旋转体所在范围。这两值一般取加工模型在X方向上的最小值和最大值。

起始角度和终止角度:

指加工模型绕X轴旋转的加工范围。
