旋转变换

2021-10-06基础入门11323

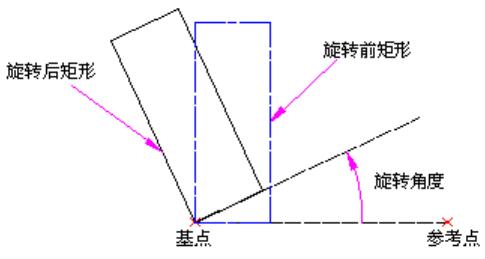

将图形绕一指定点(旋转基点)旋转一定的角度。如图1所示。

旋转变换

▲图 1 旋转变换

实现方法:

(1)选择旋转对象;

(2)启动旋转变换命令;

(3)输入旋转基点和参考点;

(4)输入旋转角度。

操作步骤:

1、选择旋转对象:

在屏幕上拾取要旋转的图形,可拾取多个图形对象。

2、启动旋转变换命令:

点击“变换”->“旋转”菜单项或变换工具条中的[旋转按钮]


▲图 2 旋转变换按钮

3、请输入基点:

输入旋转基点。参照<点的输入>。

4、请输入参考点:

输入旋转参考点。参照<点的输入>。

5、请输入旋转角度:

输入旋转角度。可直接输入旋转角度,或移动鼠标拾取一点来确定。

6、请输入基点:

输入下一次旋转的基点,或单击鼠标右键结束。可进行多次旋转变换。

旋转变换时导航工具栏中的选项如图2所示。


▲图 2 旋转变换导航工具栏选项

参数定义:

复制图形:

是否进行旋转拷贝。选中该选项,可将选择的图形在新的角度位置处进行复制;不选择该选项,则对选择的图形进行旋转移动。

绕各自中心旋转:

选择该项则绕各自中心旋转,否则绕一个中心旋转。

说明:

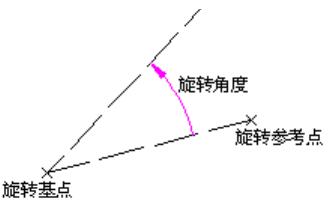

旋转基点和参考点定义了旋转变换的0角度方向;旋转角度是绕基点从此0角度方向上逆时针转过的角度(如图3);


▲图 3 旋转角度
