任意角度镜像

2021-10-06基础入门15626

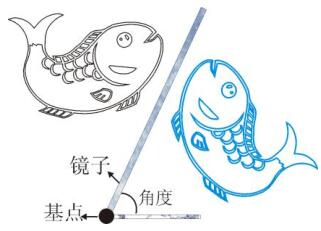

定义任意一角度的直线为对称轴来对选择的图形进行镜像。如图1所示。


▲图 1 任意角度镜像变换

实现方法:

(1)选择图形对象;

(2)启动镜像命令;

(3)输入基点;

(4)输入镜像角度。

操作步骤:

1、选择图形对象:

在屏幕上拾取要进行镜像变换的图形,可拾取多个图形对象。

2、启动镜像命令:

点击“变换”->“镜像”菜单项或变换工具条中的[镜像按钮]


▲图 2 镜像按钮

3、请输入基点:

定义镜像轴的基点,参照<点的输入>。

4、请输入镜像角度:

定义镜像轴的角度,可直接输入角度值,也可移动鼠标确定一点,通过基点与这个点之间的方向矢量来定义角度。角度值为绕基点从X轴正向逆时针转过的角度。

5、请输入基点:

定义下一次镜像的基点,或单击右键结束。可对选中的图形进行多次镜像操作。
