旋转面

2021-09-04基础入门10292

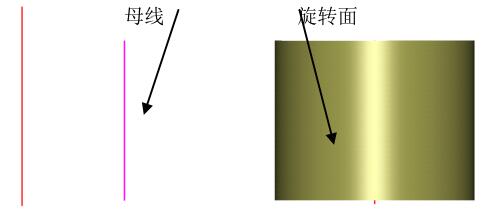

母线按照给定的参数绕某一旋转轴旋转而形成轨迹曲面就是旋转面。旋转面是一个网格曲面。如图:


▲图1 旋转面

实现方法:

(1)拾取母线,二维曲线和三维曲线都可以作为母线;

(2)点击菜单命令:艺术曲面――标准曲面――旋转面。

(3)设置参数;

(4)点击确定按钮。

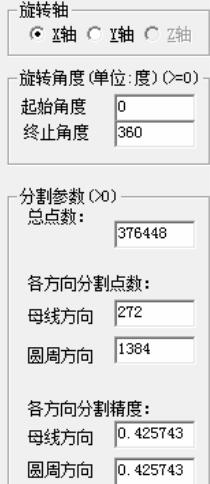

▲图2 旋转面参数设置

参数定义:

旋转轴:

旋转轴线包括X轴,Y轴和Z轴。如果轮廓线是二维曲线时,不能绕着Z轴旋转。

旋转角度:

旋转面的起始角度和终止角度。取值范围都是大于等于0。

分割参数:

在圆周方向和母线方向的离散参数。分割参数之间是相互关联的,修改其中一个,其他都会做相应的修改。
